Vad gör magnesium-aluminiumlegering rörformade samlingsskenor nödvändiga för kraftöverföringssystem med ultrahög spänning?

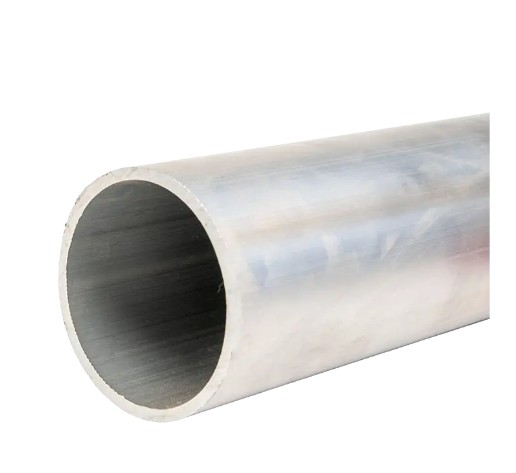

Ultrahögspänning (UHV) rörformade samlingsskenor av magnesium-aluminiumlegering fungera som de ledande kärnkomponenterna för 500kV och över extra högspänning och ultrahögspänning kraftöverföring och transformationssystem . Tillverkade med hjälp av materialsystem av magnesium-aluminiumlegering genom precisionsformningsprocesser, kombinerar dessa produkter lätt konstruktion, hög elektrisk ledningsförmåga och utmärkt mekanisk styrka . Produktserien omfattar flera materialspecifikationer inklusive 6063G aluminium-magnesiumlegering, LF21Y aluminium-manganlegering, 6R05 aluminiumlegering sällsynt jordartsmetall och 2A14 värmebeständig aluminiumlegering, som heltäckande täcker UHV-applikationsscenarier från 2700kV, 5250kV, 5250kV, ±800kV, till 1000kV. Under nominella driftsförhållanden når den elektriska ledningsförmågan ≥60 % IACS , med märkströmkapacitet upp till 12 000A , draghållfasthet bibehålls i 180-250 MPa intervall, driftstemperatur täckning från -40℃ till 150℃ , och en designad livslängd på 30-40 år .

Materialsystem och legeringskompositionsdesign

Primära legeringskvaliteter och egenskaper

Materialvalet för UHV rörformade samlingsskenor av magnesium-aluminiumlegering bestämmer direkt deras elektriska prestanda och mekaniska tillförlitlighet. Nuvarande tekniska tillämpningar använder i första hand följande fyra legeringskategorier:

• 6063G aluminium-magnesiumlegering : Tillhör Al-Mg-Si värmebehandlingsbara stärkande legeringssystem, med utmärkt extruderingsbearbetningsprestanda och korrosionsbeständighet. Den elektriska ledningsförmågan är cirka 53-55% IACS, med en draghållfasthet på 120-150MPa, lämplig för konventionella UHV-transformatorstations samlingsskenor.
• LF21Y Aluminium-Manganlegering : En rostskyddande aluminiumlegering i Al-Mn-serien med enastående atmosfärisk korrosionsbeständighet och god svetsbarhet, med måttlig styrka. Den används främst i utomhustransformatorstationer i kustnära miljöer och miljöer med hög luftfuktighet.
• 6R05 Rare-earth aluminiumlegering : Inkorporerar sällsynta jordartsmetaller (som Ce, La, etc.) i aluminiummatrisen, vilket avsevärt förfinar kornstrukturen, förbättrar högtemperaturhållfasthet och krypmotstånd. Den elektriska ledningsförmågan når ≥60 % IACS, med en draghållfasthet på 180-220MPa, lämplig för högströms, tungt belastade UHV-navstationer.
• 2A14 Värmebeständig aluminiumlegering : En Al-Cu-Mg-Si-serie av höghållfast värmebeständig legering som klarar långvarig drift över 150 ℃, med en draghållfasthet som överstiger 250 MPa. Den används främst för generatoruttag, elektriska ugnstransformatorer och andra applikationer med hög ström och hög temperaturökning.

Kritisk kemisk sammansättningskontroll

Exakt kontroll av legeringens sammansättning är en förutsättning för att säkerställa konsekvent prestanda för samlingsskenorna. Med 6063G-legering som exempel måste massfraktionerna av dess primära element kontrolleras strikt inom följande intervall:

Magnesium (Mg), som det primära legeringselementet, kombineras med kisel (Si) för att bilda Mg2Si-förstärkande faser. Genom T6 värmebehandling (lösningsbehandling artificiell åldring) kan materialets styrka förbättras avsevärt. Samtidigt har tillsatsen av magnesium en relativt liten negativ inverkan på den elektriska ledningsförmågan, vilket gör det möjligt för 6063G-legeringen att uppnå en utmärkt balans mellan styrka och ledningsförmåga.

Elektrisk prestanda och strömbärförmåga

Elektrisk ledningsförmåga och resistansegenskaper

De centrala elektriska prestandaindikatorerna för UHV-rörformade samlingsskenor är elektrisk ledningsförmåga och DC-resistans. Enligt tekniska mätdata uppvisar olika legeringskvaliteter olika ledande egenskaper:

• 6063G-T6 skick : Elektrisk konduktivitet ≥53 % IACS, resistivitet vid 20 ℃ ungefär 0,0325 Ω·mm²/m
• 6101-T7 skick : Elektrisk ledningsförmåga ≥56 % IACS, resistivitet vid 20℃ ungefär 0,0308 Ω·mm²/m
• 6R05 Rare-Earth Alloy : Elektrisk ledningsförmåga ≥60 % IACS, resistivitet vid 20℃ ungefär 0,0287 Ω·mm²/m
• 1060 rent aluminium : Elektrisk konduktivitet ≥61 % IACS, men med lägre mekanisk hållfasthet, används endast i applikationer där hållfasthetskraven inte är kritiska

Ta en 500kV transformatorstation som ett exempel, när man använder 6063G rörformade samlingsskenor med en ytterdiameter på 160 mm och väggtjocklek 8 mm , är tvärsnittsarean ungefär 3 848 mm² . Vid en omgivningstemperatur på 35 ℃ och ledaren tillåten temperatur på 80 ℃ når den kontinuerliga strömförande kapaciteten 4 500-5 000 A . Om 6R05 sällsynt jordartsmetalllegering med samma specifikation används kan strömbärkapaciteten ökas till 4 800-5 300 A , vilket motsvarar en förbättring på cirka 6-8%.

Referens för aktuell bärförmåga

Den nuvarande bärkapacitetsdesignen för rörformiga samlingsskenor måste heltäckande beakta ledartvärsnitt, värmeavledningsförhållanden, omgivningstemperatur och solstrålningsfaktorer. Följande tabell ger referensvärden för strömbärförmåga enligt typiska specifikationer under utomhusförhållanden (omgivningstemperatur 35 ℃, ledartemperatur 80 ℃, solstrålningsintensitet 1 000 W/m²):

Det är anmärkningsvärt att när rörformade bussskenor används för anslutningar mellan GIS (Gas Insulated Switchgear) och transformatorer eller brytare , måste den faktiska strömbärförmågan multipliceras med en korrektionsfaktor på 0,85-0,90 på grund av kompakt utrymme och begränsade värmeavledningsförhållanden.

Mekanisk styrka och strukturell design

Drag- och flytstyrka

UHV rörformade bussskenor måste motstå flera mekaniska belastningar under drift inklusive egenvikt, vindtryck, isbildning och kortslutningselektrodynamiska krafter. Deras mekaniska prestandaindikatorer måste uppfylla följande krav:

• Draghållfasthet (Rm) : ≥180MPa (6R05-legering kan nå över 220MPa)
• Avkastningsstyrka (Rp0,2) : ≥120MPa (6063G i T6-tillstånd cirka 150MPa)
• Förlängning (A50) : ≥8% (säkerställer inga spröda brott under installationsböjning)
• Elastisk modul : Cirka 70GPa, motsvarande rent aluminium

Vid kortslutningsströmpåverkan måste samlingsskenor stå emot enorma elektrodynamiska krafter. Att ta en 50kA/3s kortslutningsström som ett exempel kan den elektrodynamiska kraften mellan intilliggande parallella ledare nå flera tusen Newton per meter, vilket kräver att samlingsskenor har inte bara tillräcklig statisk hållfasthet utan också bra utmattningsmotstånd. Utmattningsgränsen för magnesium-aluminiumlegeringar är ungefär 35-40 % av draghållfastheten, vilket ger god hållbarhet i vindinducerade vibrationer och kortslutningsvibrationer.

Avböjnings- och stödspanndesign

Stödspannet för rörformade samlingsskenor påverkar direkt projektkostnaden och driftsäkerheten. Enligt standarderna IEEE Std 605 och DL/T 5222 är den maximala avböjningen av rörformiga samlingsskenor i allmänhet begränsad till inom 1/200 till 1/150 av spännvidden. Med det vanliga φ160×8mm rörformad samlingsskena som ett exempel, under den kombinerade verkan av egenvikt och grundläggande vindtryck (0,5 kN/m²), kan det maximala stödområdet nå 8-10 meter . Om förstärkta stöd används eller spännvidden minskas till 6-7 meter kan nedböjningen minskas avsevärt och vindinducerad vibrationsmotstånd förbättras.

För stora applikationer i UHV-transformatorstationer (som att korsa vägar eller utrustningsområden), rörformad samlingsskena dämptråd Kompositstrukturer används ofta, eller extra stöd läggs till i mitten av spännvidden för att undertrycka vindinducerade vibrationer och kortslutningsvibrationer. Mätningar har visat att efter installation av dämpningsledningar med tvinnade aluminiumtrådar inuti rörformade samlingsskenor, kan vindinducerad vibrationsamplitud reduceras med över 60% , vilket effektivt förhindrar risker för utmattningsfraktur.

Väderbeständighet och korrosionsskydd

Atmosfäriskt korrosionsbeteende

Ytan på rörformade samlingsskenor av magnesium-aluminiumlegering bildar naturligt en tät Al2O3-oxidfilm med en tjocklek på cirka 2-10nm. Denna oxidfilm uppvisar god stabilitet i miljöer med pH-värden mellan 4-9, vilket effektivt förhindrar ytterligare korrosion av substratet. I industriella atmosfärer (som innehåller SO₂), marina atmosfärer (innehållande Cl⁻) och miljöer med surt regn, kan oxidfilmen skadas, vilket leder till gropbildning eller intergranulär korrosion.

Accelererade korrosionstestdata indikerar att den årliga korrosionshastigheten för 6063G-legering i industriella atmosfäriska miljöer är ungefär 0,5-1,5 μm , och i marina atmosfäriska miljöer ungefär 1,0-3,0 μm . Baserat på en designlivslängd på 30 år och väggtjocklek på 8 mm, även utan extra skydd, är korrosionsförlusten endast 1-2 % av väggtjockleken, vilket har begränsad inverkan på strukturell styrka. I starkt korrosiva miljöer (som kustområden med hög saltdimma) rekommenderas dock ytanodisering eller anti-korrosionsbeläggning.

Ytskyddsprocesser

För att förlänga livslängden på rörformade samlingsskenor i tuffa miljöer används vanligtvis följande skyddsåtgärder:

1. Anodiseringsbehandling : Genererar en 10-25μm tjock Al₂O₃-film på ytan genom elektrokemiska metoder, med hög hårdhet och goda isoleringsegenskaper, med förbättrad korrosionsbeständighet med 3-5 gånger.
2. Fluorokarbonbeläggning : Sprayning av PVDF- eller FEVE-fluorkarbonbeläggningar med en filmtjocklek på 30-50μm, uppvisar utmärkt färg- och glansbevarande i ultravioletta och saltdimma miljöer, med en korrosionsskyddslivslängd som överstiger 20 år.
3. Hot-Dip beläggning : Applicera varmförzinkning eller plåtbeläggning på anslutningsdetaljer och andra olika metallkontaktytor för att förhindra galvanisk korrosion.
4. Konduktivt fettskydd : Applicering av zink- eller silverhaltigt ledande fett på fogkontaktytor för att både minska kontaktmotståndet och isolera luft och fukt.

Teknikutvecklingstrender

Nya material och processer

I takt med att UHV-projekt avancerar mot högre spänningsgrader och större överföringskapacitet, fortsätter tekniken för rörformade samlingsskenor av magnesium-aluminiumlegering att utvecklas:

• Nanokompositförstärkning : Införande av TiB₂- eller Al₂O3-partiklar i nanoskala i aluminiummatrisen kan öka draghållfastheten till över 300 MPa utan att avsevärt minska den elektriska ledningsförmågan, samtidigt som krypmotståndet förbättras.
• Kontinuerlig extruderingsteknik : Att använda Conforms kontinuerliga extruderingsprocesser möjliggör produktion av rörformade samlingsskenor med obegränsad längd, vilket eliminerar gränssnittssvagheter från konventionell extrudering och förbättrar produktens konsistens avsevärt.
• Online släckning och åldrande : Att integrera extruderings-, härdnings- och åldringsprocesser i en enda produktionslinje förkortar tillverkningscyklerna, medan exakt temperaturkontroll minskar prestandavariationen i T6-tillstånd till inom ±5 %.

Intelligent övervakningsteknik

Moderna UHV-transformatorstationer introducerar gradvis Internet of Things och artificiell intelligensteknik för realtidsövervakning av rörformiga bussskens driftsförhållanden:

1. Distribuerad fiberoptisk temperaturmätning : Lägga optiska fibrer på ytan av rörformiga samlingsskenor eller vid skarvar, med användning av Raman-spridnings- eller Brillouin-spridningsprinciper för att uppnå fördelade temperaturfältsmätningar med en noggrannhet på ±1℃ och rumslig upplösning på 0,5 meter.
2. Trådlös spänningsövervakning : Installation av trådlösa töjningssensorer i miniatyr vid stödpunkter och mittspann för att samla in vibrationsfrekvens och amplitud i realtid, identifiera vindinducerade vibrationer och isgalopperande risker genom spektralanalys.
3. AI-felförutsägelse : Tränar maskininlärningsmodeller baserade på historiska driftsdata, utför fusionsanalyser på flerdimensionella data inklusive temperatur, vibrationer och meteorologiska förhållanden, för att förutsäga potentiella fel 72 timmar i förväg med en noggrannhet som överstiger 90 %.

Ser man framåt, UHV rörformade samlingsskenor av magnesium-aluminiumlegering kommer att utvecklas mot högre styrka, högre elektrisk ledningsförmåga, längre livslängd och större intelligens , ger solid utrustningsstöd för att bygga ett nytt kraftsystem med förnybar energi som grundpelare.
