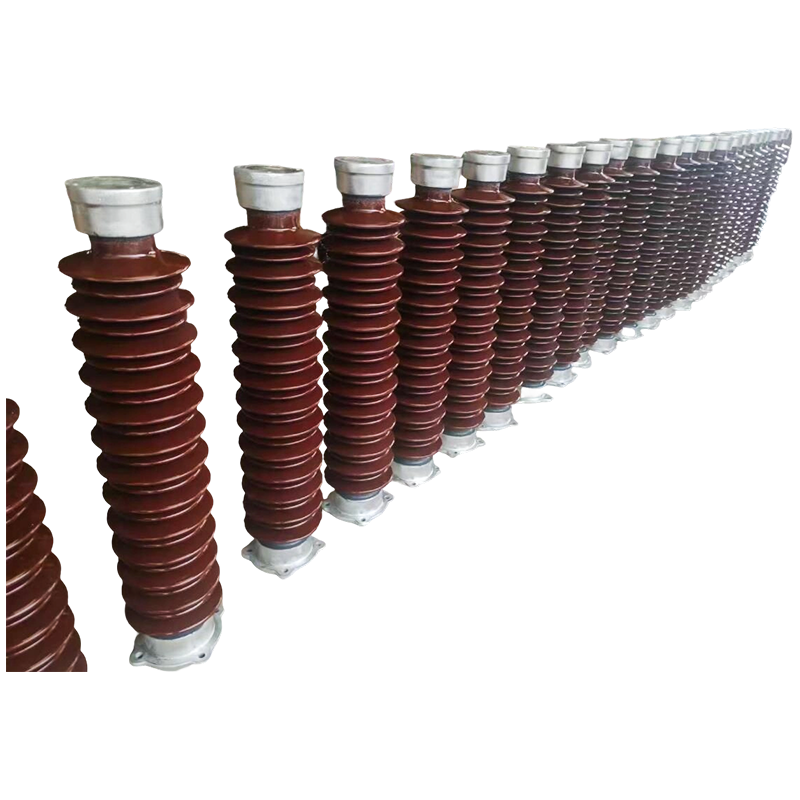

Stolpeisolator

Tekniska fördelar

Förenklad struktur och enkel installation: Den isolerade rörformade samlingsskenan är direkt fäst på stålkonstruktioner eller betongstöd, vilket eliminerar behovet av väggbussningar och stolpisolatorer. Den använder en exponerad installationsmetod, stödd av dedikerade rörformade samlingsskenor med ett avstånd på ≥275 mm. Fasta konsoler installeras när spännvidden sträcker sig från 6 m till 13 m.

Hög mekanisk hållfasthet och stort stödomfång: Den tillåtna spänningen hos den isolerade rörformade samlingsskenan är fyra gånger större än rektangulära samlingsskenor, vilket gör att den tål betydande kortslutningsströmmar. Under en kortslutningsström på 50 kA uppnår en Φ100×6 mm rörformad samlingsskena en upphängd spännvidd på upp till 9 meter, och med stöd för samlingsskenas fäste kan spännvidden nå 13 meter. Samlingsskenan kan anslutas direkt till högspänningskammare, strömbegränsande reaktorer inomhus eller 10 kV ställverksskåp, vilket minskar behovet av motsvarande stolpisolatorer, samlingsskenor och strukturella fundament.

Stark seismisk prestanda: Produktdesignen tar hänsyn till seismiska förhållanden, som tål horisontell acceleration på 0,20 g, vertikal acceleration på 0,15 g, vibrationsfrekvens på 20 Hz och tolerans mot tre sinusvågscykler. Säkerhetsfaktorn överstiger 1,67, vilket säkerställer normal drift under samtidiga seismiska och kortslutningsförhållanden.

Utmärkt miljöanpassningsförmåga: Lämplig för höjder ≤4000 meter och miljöer med föroreningsgradsklass V (tung förorening), designens krypavståndsförhållande är 31 mm/kV. Efter att ha installerat krypförlängare på utomhusterminaler är det totala krypavståndet inte mindre än 680 mm.

Funktioner

Värdet av strukturell förenkling
I traditionella samlingsskensystem tjänar stolpisolatorer de dubbla funktionerna mekaniskt stöd och elektrisk isolering. Genom innovativa konstruktioner som direkt fäster rörformade samlingsskenor på stålkonstruktionsstöd, minskar inte bara antalet använda isolatorer, utan systemstrukturen förenklas i grunden. Detta minskar installationens komplexitet och potentiella felpunkter, vilket återspeglar den tekniska trenden att utvecklas från diskreta komponenter till integrerade system.

Krav på miljöanpassningsförmåga
Stolpisolatorer måste uppfylla långsiktiga stabila driftkrav i tuffa miljöer, särskilt under svåra förhållanden med föroreningsnivåer upp till klass V, där deras anti-föroreningsöverslagsprestanda blir en kritisk indikator. Genom att optimera skjuldesignen, använda hydrofoba material och strikt kontrollera krypavståndet säkerställs tillförlitlig isoleringsprestanda i speciella miljöer som kustnära och industriella föroreningsområden.

Jämförande analys av installation och underhåll
Jämfört med de komplexa procedurerna som krävs för att installera traditionella stolpisolatorer – som fundamentkonstruktion,  nivelleringsinriktning och flerpunktsfixering – använder integrerade rörformade samlingsskenorssystem standardiserade monteringsmetoder för fästen, vilket avsevärt förkortar byggperioderna. När det gäller underhåll kräver traditionella isolatorer regelbunden föroreningsrengöring, sprickdetektering och elektriska tester, medan den helt slutna designen av rörformade samlingsskenor avsevärt minskar underhållsfrekvensen och -kostnaderna.

Material och processtekniska egenskaper
Moderna stolpisolatorer tillverkas i första hand av höghållfast elektriskt porslin, härdat glas eller kompositmaterial. Bland dessa erbjuder kompositisolatorer fördelar som utmärkt hydrofobicitet, hög spränghållfasthet och låg vikt.
