Helt isolerad rörformad bussbar

WOPENG Fullt Isolated Tubular Bus Bar fungerar som kärnlösningen för den nya generationen kraftöverföringssystem. Den har en helt avskärmad, helt isolerad och helt skyddad design för att eliminera risker för elektriska stötar och externa störningar. Produkten täcker ett fullt spänningsområde från 0,4 kV till 550 kV, med en bred temperaturanpassningsförmåga från -45 ℃ till 250 ℃, seismiskt motstånd upp till en intensitet på 8 grader och föroreningsmotstånd som uppfyller de stränga kraven i klass V-miljöer. Genom en flerskiktsisoleringsstruktur och kapacitiv spänningsutjämningsteknik uppnår den enhetlig elektrisk fältfördelning, med partiella urladdningsnivåer under 5pC och en designlivslängd som överstiger 30 år.

View All Products +

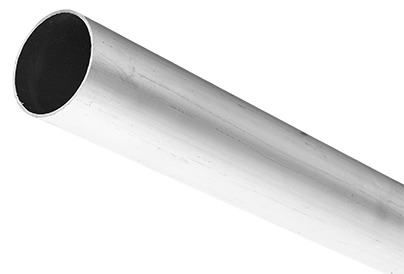

Rörbussbar i aluminiumlegering

6063G-rörskenan av aluminium-magnesiumlegering är ett nyckelutrustningsmaterial för kraftöverförings- och transformationssystem, huvudsakligen tillverkad av Jiangsu Wopeng Electric Power Equipment Co., Ltd. Den inkluderar 6063G-rörskenor av aluminium-magnesiumlegering, LF-21Y aluminium-manganlegering, samlingsskenor i aluminium-manganlegering, sällsynta jordartsmetaller, sällsynta jordartsmetallskenor. och 2A14 värmebeständiga samlingsskenor av aluminiumlegering. Dessa används huvudsakligen som överströmsledare i 220KV, 500KV, 750KV, ±800KV och 1000KV transformatorstationer och omvandlarstationsprojekt av kraftbolag över hela världen, såväl som i högströms DC-avisningsanordningar. Dess huvudsakliga prestandaegenskaper är: Den antar avancerad sömlös rörteknik för gjutning av varm topp, vilket resulterar i en slät yta, hög dimensionell noggrannhet, hög draghållfasthet och motståndskraft mot urladdning och deformation; den använder sällsynta jordartsmetaller och värmebeständiga aluminiumlegeringar som utvecklats oberoende av företaget och för vilka nationella uppfinningspatent har ansökts, som har utmärkta egenskaper för bearbetning, svetsning, elektrisk ledningsförmåga och värmebeständighet, och har certifierats av vetenskapliga och tekniska avdelningar för att nå internationella avancerade nivåer; den har goda konvektionsvärmeavledningsförhållanden, låg temperaturökning, låg förlust, stark ledningsförmåga och stor strömförande kapacitet; den har utmärkt värmebeständighet, med en driftstemperatur på 150°C–200°C, och bibehåller hög mekanisk hållfasthet även vid höga temperaturer, vilket avsevärt förbättrar säkerheten och tillförlitligheten hos kraftöverförings- och transformationssystem; dess installationsfotavtryck är bara ungefär 1/3 av flexibla ledare, och den har korrosionsbeständighet, motståndskraft mot isbildning, stark katastrofbeständighet och lång livslängd; det är lätt att installera, estetiskt tilltalande, säkert, stabilt och pålitligt i drift och bekvämt för inspektion och underhåll.

View All Products +
Medel- och lågspänningsbussbar

Mellan- och lågspänningsskenor inkluderar i första hand hela serien av isolerade rörformade samlingsskenor märkta på 0,4 kV, 10 kV och 35 kV. Bland dem täcker 0,4 kV-lågspänningsserien märkströmmar från 1000 A till 8000 A, använder kopparrörsledare och epoxigjutteknik och håller en temperaturökning under 30 K. 10 kV-mellanspänningsserien och 35 kV-högspänningsserien A00, som använder 0-strömsserien A00 epoxigjutning respektive lindad isoleringsprocess, med temperaturhöjningsgränser på <30 K respektive <45 K. Alla mellan- och lågspänningsskenor uppfyller standarderna DL/T 1658-2016 och DL/T 5789-2019. De har en helt isolerad sluten struktur, kapacitiv skärmspänningsklassningsteknik och T2-kopparledare med hög renhet. Dessa produkter erbjuder omfattande fördelar såsom hög strömförande kapacitet, låg hudeffekt, hög mekanisk hållfasthet, lång spännförmåga, vibrationsbeständighet, full isoleringsskärmning, hög skyddsklass och anpassningsförmåga till tuffa miljöer. De används ofta i scenarier, inklusive transformatorstationer, vind-solkraftsboosterstationer, industriell kraftdistribution och datacenter.

View All Products +

Produkter Industry knowledge

1. Vad är en rörbussbar?

A rörformad bussbar är en ihålig, cylindrisk ledare gjord av aluminium eller kopparlegeringar, designad för att bära höga elektriska strömmar inom ställverk, transformatorstationer och kraftdistributionssystem. Till skillnad från solida rektangulära eller platta samlingsskenor erbjuder den rörformiga formen överlägsen mekanisk styrka, lägre hudeffektförluster och förbättrad naturlig kylning . Typiska ytterdiametrar sträcker sig från 40 mm till 200 mm , med väggtjocklek mellan 3 mm och 10 mm, med strömvärden från 800 A upp till 6000 A .

Tack vare sin effektiva geometri minskar en rörformig samlingsskena elektrisk fältspänning och förbättrar spänningsfördelningens enhetlighet, vilket gör den mycket lämplig för mellan- och högspänningsinstallationer. Den är vanligen tillverkad av högkonduktiva aluminiumlegeringar som 6063-T6 eller koppar med pläterade kontaktytor, vilket säkerställer både elektrisk prestanda och långsiktig tillförlitlighet i krävande miljöer.

I moderna kraftsystem används rörformade samlingsskenor i stor utsträckning i luftisolerade transformatorstationer (AIS), gasisolerade ställverk (GIS) och anläggningar för förnybar energi, där kompakt design och stabil strömöverföring är kritiska krav.

2. Hur fungerar en rörformad bussbar?

En rörformad samlingsskena ger en lågimpedansväg för strömflöde, kombinerat ledningsförmåga, minskad hudeffekt och effektiv värmeavledning . Jämfört med solida ledare kan AC-resistans reduceras med 15–25 % , förbättra energieffektiviteten och minska överföringsförlusterna i långdistans- eller högströmsapplikationer.

Dess prestanda styrs av elektrisk ledningsförmåga, ledargeometri och termiska egenskaper. Genom att optimera dessa faktorer säkerställer rörformade samlingsskenor ett stabilt strömflöde samtidigt som en acceptabel temperaturökning bibehålls under kontinuerlig drift.

(1) Minskad hudeffekt

Den ihåliga strukturen ökar den effektiva ytan, vilket möjliggör en jämnare strömfördelning. Ett 100 mm aluminiumrör kan bära ca 25 % mer ström än en likvärdig solid ledare. Denna fördel blir mer betydande vid högre frekvenser och större ledarstorlekar.

(2) Mekanisk och termisk prestanda

Dess cylindriska form ger starkt motstånd mot elektromagnetiska krafter under kortslutningshändelser och förbättrar kylningsprestanda genom naturlig konvektion. De inre och yttre ytorna på röret tillåter bättre värmeväxling, vilket hjälper till att upprätthålla säkra driftstemperaturer även under hög belastning.

Jämförelse mellan rörformig och solid samlingsskena (4000A, 60Hz)
Parameter	Rörbussbar	Gedigen bussbar
Vikt	~6,2 kg	~18,5 kg
AC resistansförhållande	1.08	1.32
Kylområde	Hög	Måttlig
Kortslutningsstyrka	95 kA	70 kA

3. Viktiga fördelar och tillämpningar

Rörformade bussstänger används ofta på grund av deras effektivitet och tillförlitlighet i moderna kraftsystem:

Högre ampacitet med minskad vikt , förbättra strukturell effektivitet
Lägre koronaurladdningseffekt, särskilt viktigt i högspänningssystem
Starkt motstånd mot vibrationer och mekanisk påfrestning
Förenklad installation och flexibelt underhåll

Dessa fördelar gör rörformade samlingsskenor idealiska för transformatorstationer, vindkraftssystem, solcellsanläggningar, industriella tillverkningsanläggningar och transformatoranslutningar. Deras förmåga att hantera höga strömbelastningar med bibehållen kompakta dimensioner stödjer utvecklingen av modern energiinfrastruktur och smarta elnät.

4. Vanliga frågor (FAQs)

F1: Nuvarande betyg?

Typiskt sträcker sig från 1600A till 5000A beroende på diameter, material och kylförhållanden. Större diametrar och optimerade konstruktioner kan stödja ännu högre strömmar.

F2: Aluminium vs koppar?

Aluminium är lättare och mer kostnadseffektiv , vilket gör den lämplig för storskaliga installationer, medan koppar ger högre ledningsförmåga och är att föredra för kompakta system som kräver maximal effektivitet.

F3: Installationsmetod?

De flesta system använder bult- eller klämanslutningar , som möjliggör snabb installation, enkel expansion och bekvämt underhåll utan komplexa svetsprocesser.

F4: Utomhusanvändning?

Ja, rörformade samlingsskenor är lämpliga för utomhusbruk när de behandlas med anodisering eller skyddande beläggningar för att motstå korrosion, UV-exponering och miljöföroreningar.

F5: Temperaturgräns?

Typiskt 90°C för aluminium under normala driftsförhållanden, med högre gränser möjliga för kortvarig nödbelastning beroende på isolerings- och designstandarder.

Rörformade bussstänger fortsätter att utvecklas och erbjuder hög effektivitet, strukturell tillförlitlighet och kompakt design för moderna kraftöverförings- och distributionssystem.
