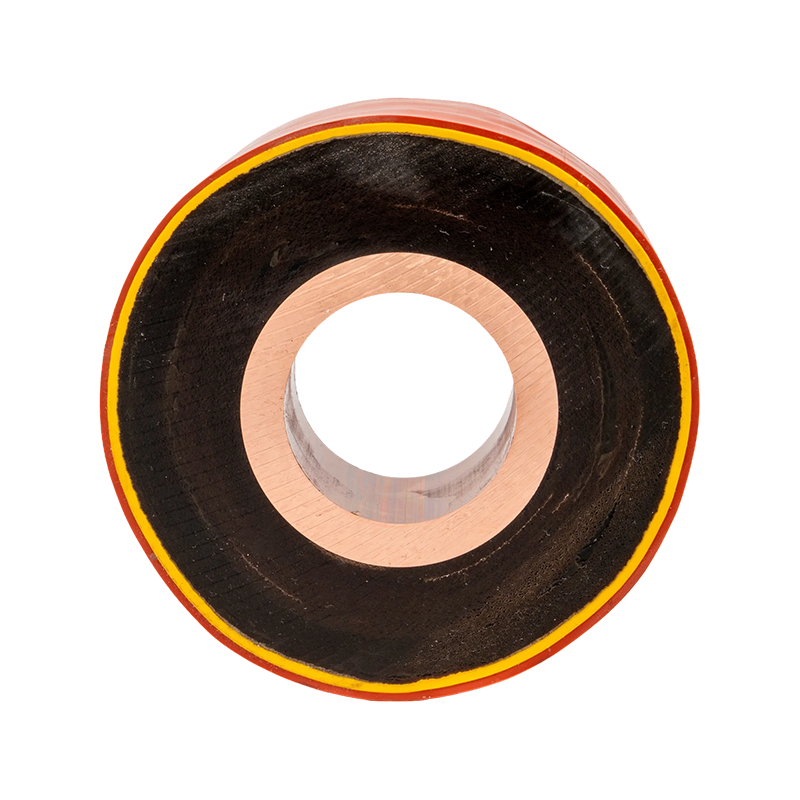

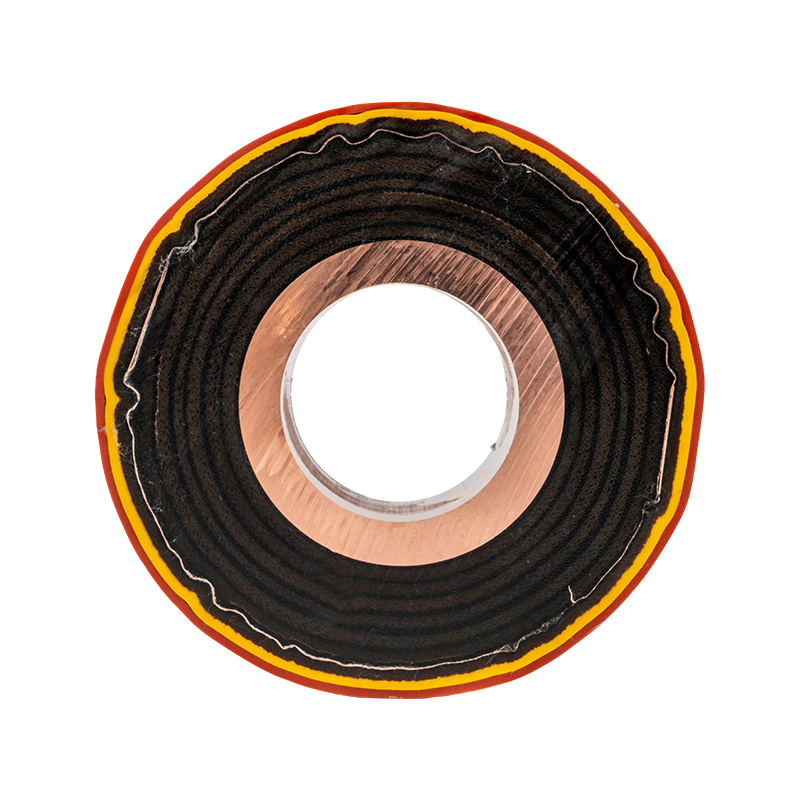

Rörformig busshållare för epoxihartsgjutning

WOPENG Tubular Bus Bar för epoxihartsgjutning är en kraftöverföringsprodukt som är integrerad formad med en helautomatisk tvåkomponents vakuumformsprutningsmaskin, som använder tryckinsprutning och härdningstekniker vid hög temperatur. Dess struktur är icke-separerbar och har flamskyddande egenskaper tillsammans med åldringsbeständighet, med en designad livslängd på över 30 år. För denna produkt tillverkas isoleringsfogarna och kopparledarna via en engångsformningsprocess, vilket ger en sömlös, gränssnittsfri smältning. Mellananslutningar använder en inbäddad klämsvetsteknik av rostfritt stål, vilket säkerställer att temperaturökningen vid anslutningslederna förblir lägre än den hos ledarkroppen. Produkten använder TZ7 eller högre syrefria kopparledare (kopparhalt ≥ 99,90%), med en maximal upphängningsspännvidd som inte överstiger 5 meter. Den innehåller en helt skärmad strukturell design, där metallskärmen är tillverkad av en komposit av förtent stålband och kopparband. Jordningssystemet realiseras genom att tillförlitligt svetsa koppartrådar till metallskyddsskiktet. Dessutom är produkten utrustad med vattentäta och fuktsäkra mått och ett standardiserat identifieringssystem.

Kontakta oss +
PREV：PTFE Rörbussskena NÄSTA：EPDM silikongummi rörformad busshållare
  • Produktdetaljer
  • Funktioner
  • Kontakta oss

Tekniska fördelar

Integrerad gjutningsprocess:  Med hjälp av en helautomatisk tvåläges urladdningsvakuumformsprutningsmaskin för integrerad gjutning, formas produkten i en enda cykel genom tryckflödesinsprutning och högtemperaturhärdning. Ledaren, det skärmande skiktet, det halvledande kräpppapperet, det yttre skärmningsskiktet, det skärmande metallskiktet och det yttre skyddsskiktet är sömlöst integrerade i en oskiljaktig monolitisk struktur.


LongLife Design:  Produkten har flamskyddande egenskaper och åldringsbeständighet, med en livslängd på upp till 30 år.


Ledande material av hög kvalitet:  TZ7 ​​eller högre koppar väljs som ledande material, med det rena kopparröret med en kopparhalt på ≥99,90 %.


Tillförlitlig anslutningsteknik:  Isoleringsfogar formas i en enda formningscykel och smälts samman till en kropp med kopparledaren. Mellananslutningar använder inbäddad klämsvetsning av rostfritt stål. Temperaturökningen vid anslutningslederna är lägre än för ledarkroppen. Anslutningar mellan isoleringsfogar och utrustning uppnås via flexibla länkar säkrade med bultar.

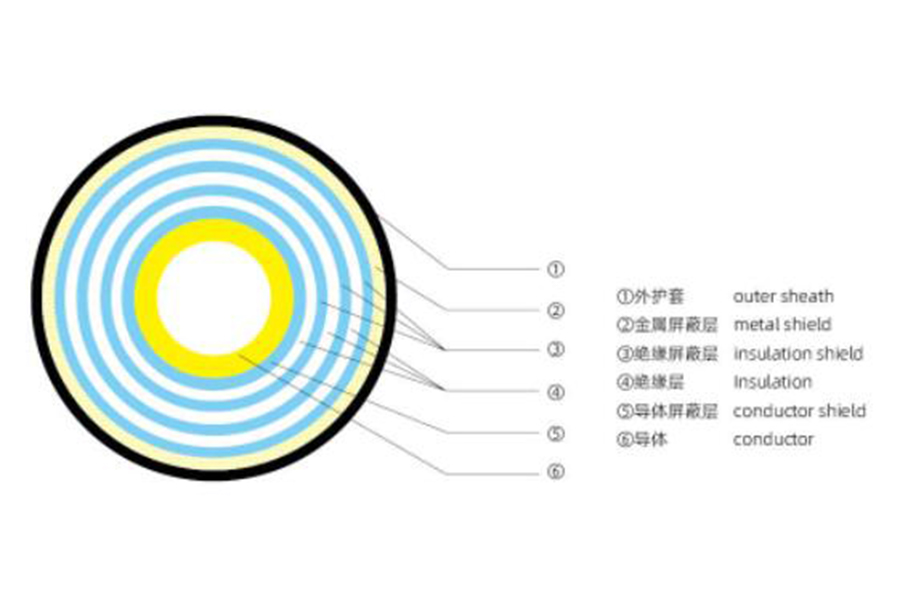

Produktstruktur schematiskt diagram

Spänningsnivå (KV) Isoleringstjocklek (mm)
10 10
35 15
66 20
110 30
220 45

Miljöförhållanden för användning
Höjd: ≤ 4000 meter
Omgivande lufttemperatur minimum:-45 ℃; Den högsta omgivande lufttemperaturen är 60C; Maximal daglig temperaturskillnad: 35K
Solskensintensitet: 100ow/m2 solljusstrålning
Maximal vindhastighet: 40m/s (10 min genomsnittlig maximal vindhastighet från 10m över marken)
Omgivande relativ luftfuktighet (vid 25 。 C): den genomsnittliga relativa luftfuktigheten uppmätt inom 24 timmar är mindre än 95 %; Genomsnittlig månatlig relativ luftfuktighet s 90 %
Istjocklek: istjockleken överstiger inte 20 mm
Seismisk intensitet: 8 grader
Markens horisontella acceleration: 0,20g
Vertikal acceleration: 0,15g
Frekvens: 20Hz
Uthållighetstiden är sinusvåg: 3 cykler
Säkerhetsfaktor: större än 167
Föroreningsnivå: Föroreningsnivå enligt GB/T5582 specificerad V-design av allvarliga föroreningar krypspecifikt avstånd är 31 mm/kv, efter att utomhusterminalen har installerats med klätteranordning är det totala klättringsavståndet inte mindre än 680 mm
Tillfällig överspänning: överspänningstiden får inte överstiga 8h i 24hand får inte överstiga 125h under hela året

Produktstruktur och krav
Vacuum epoxiharts hällrörsskena hälls av en automatisk dubbel vätskeomrörande vakuumlimmaskin, tryckgjutning och högtemperaturhärdning när den väl har formats. Ledare, inre skärmskikt, halvledande korrugerat papper, yttre skärmskikt, metallskärmskikt och yttre skyddslager som helhet kan inte delas, flamskyddsmedel, åldringsbeständighet, livslängd på 30 år.

Rörbussanslutningen av vakuumepoxihartsgjutgods formas en gång och integreras med en kopparledare. Mittlänken är svetsad med en inbäddad rostfri båge. Temperaturökningen på anslutningsleden är mindre än den för ledarkroppen. Materialet överensstämmer med samlingsskenans strukturella form och material.

Ledarmaterial: T2Y och koppar av högre kvalitet bör väljas, och kopparhalten i rent kopparrör är ≥ 99,90%.

Den maximala spännvidden för den upphängda rörsamlingsskenan för vakuumepoxiharts är inte mer än sM.

Rörbussen ska ha ett skärmskikt av metall, och metallskärmen är gjord av en kopparflätad remsa och en kopparremsa.

Jordledningen är tillförlitligt svetsad med kopparflätat tejp och ett metallskyddsskikt. Jordningspunkterna måste vara säkert anslutna till jordningssystemet på plats. Jordningspunkterna ska förstärkas med vattentäta och fuktsäkra åtgärder. Jordningspunkterna ska vara märkta och numrerade

Det isolerande yttre locket på jordningsskärmen bör på ett tillförlitligt sätt kunna förhindra inträngning av fukt och fukt. Värmekrympisoleringsbussningar kan användas och fasfärger (gul, grön, röd) används på uppenbara ställen.

Rostskyddsbehandling bör tillämpas på metallsvetsning i byggarbetsplatsen. Alla bultar och skruvar som används är gjorda av varmförzinkat material.

Anslutningen mellan anslutningsleden på den vakuumepoxiharts-gjutna rörbussen och utrustningen är gjord av en mjuk anslutning och en bultförbindning.

Krav på ledarändens överlappsyta: kopparrörets ände ska vara rundad och kopparrörsändens anslutningsyta ska vara pläterad med silver eller tenn för att säkerställa lågt kontaktmotstånd och korrosionsskyddande funktion.

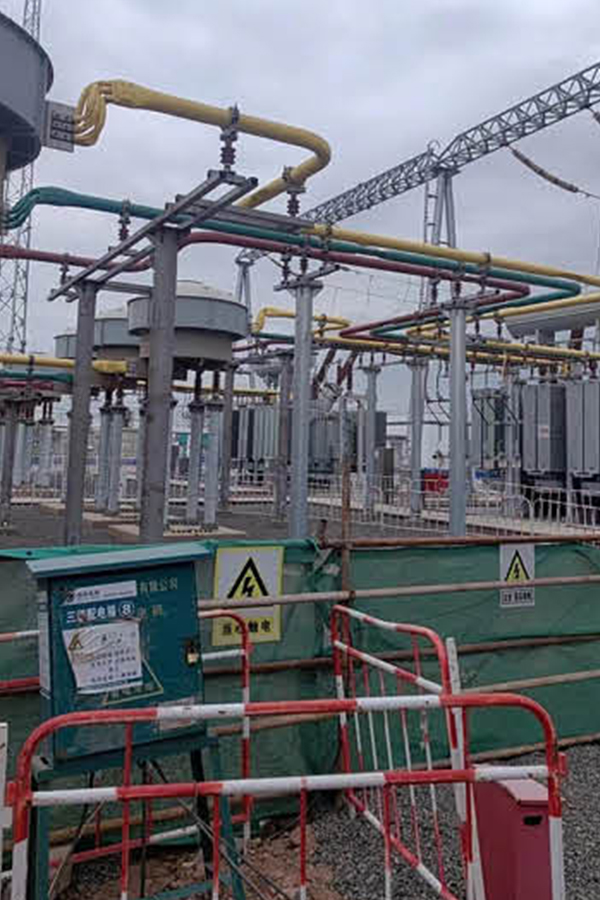

Typiska applikationslösningar för samlingsskenor med isolerade rör

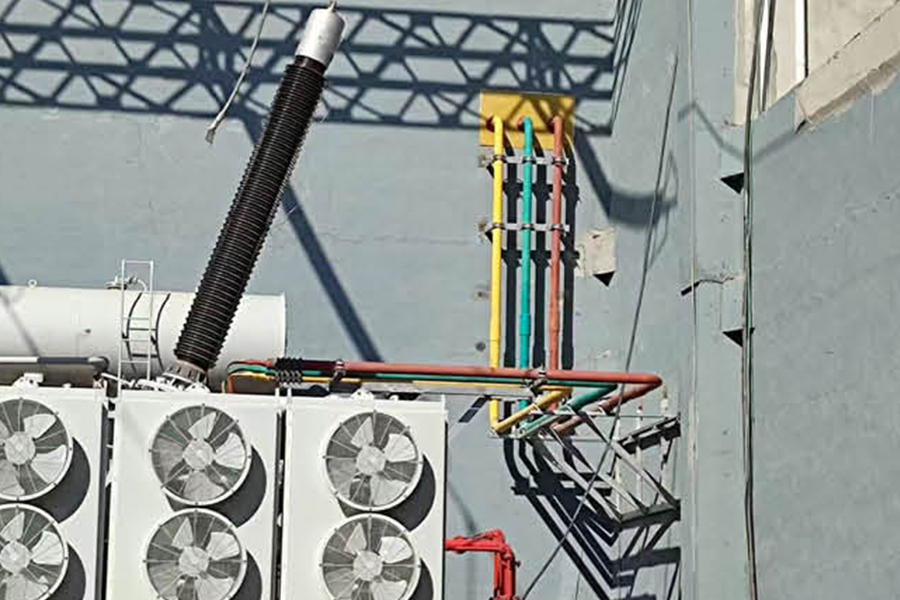

Metod 1: Anslut huvudtransformatorn till kontrollrummet
Detta är det vanligaste sättet att applicera rörformade samlingsskenor. Samlingsskenan är direkt ansluten från huvudtransformatorns lågspänningsterminaler till
kopplingsskåpsterminaler i kontrollrummet. Huvudfördelar: Lämplig för stora strömmar. Ledningarna är tydliga och vackra och kan vara helisolerade eller halvisolerade.

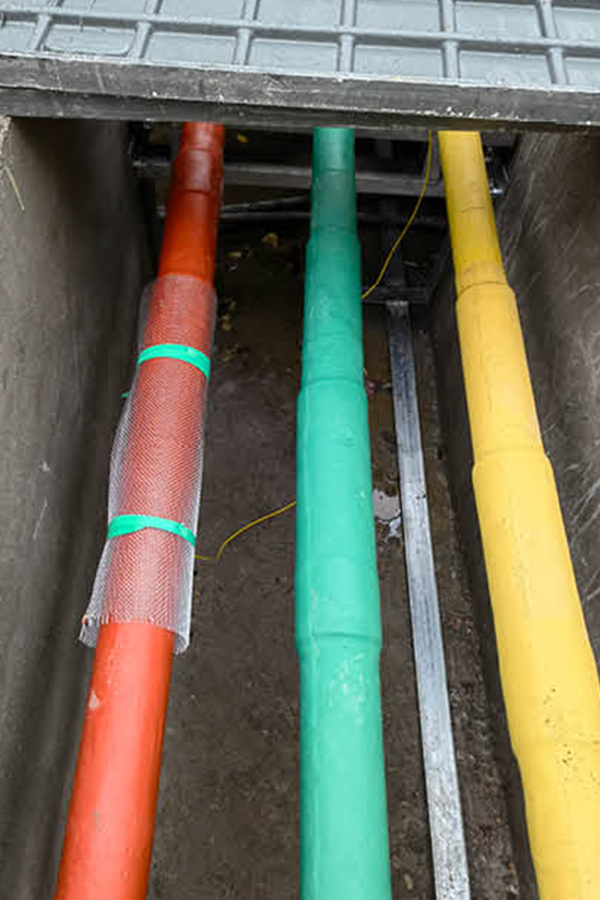

Metod 2: Samlingsskenan dras genom ett kabeldike eller kabelmezzanin
Bilden nedan är ett annat vanligt sätt att applicera rörformade samlingsskenor. Samlingsskenorna kan anslutas till kopplingsskåp genom underjordiska kabelgravar
eller kabelmezzaniner, och kan även användas för anslutningar mellan kopplingsskåp. Denna samlingsskena är helisolerad och är särskilt lämplig för situationer
där ledningar är svåra.

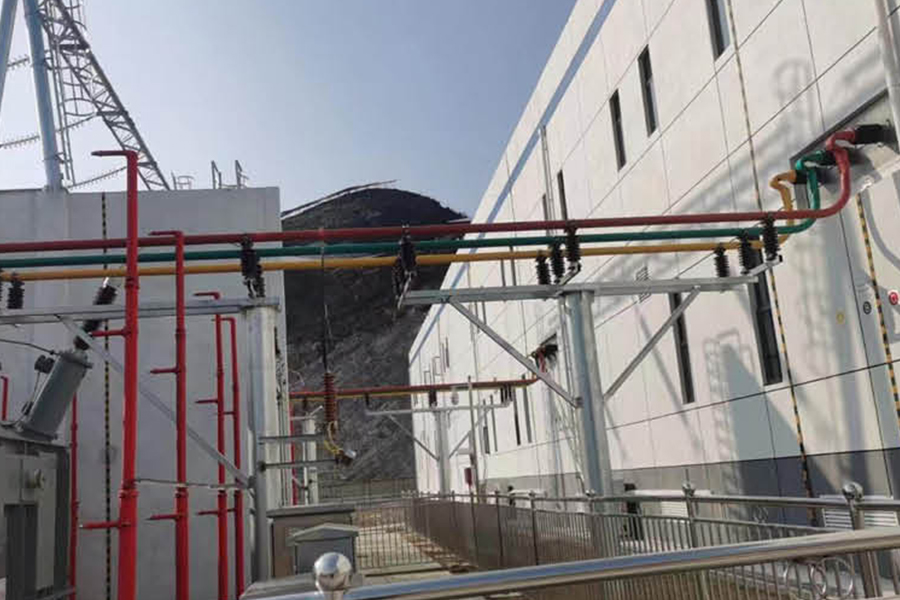

Metod 3: Rörskenor dras genom kabeldiken eller kabelmezzaniner
Denna metod är den översta kabelanslutningsmetoden för kopplingsskåpet. Den kan också anslutas via kabelmezzaninen och den nedre kabelanslutningen
metod. Användare kan välja efter den faktiska situationen. Samlingsskenetypen är helisolerad.

Metod 4: Rörbuss CNC-övervakningssystem
Vårt företag utvecklar det själv och implementerar obemannad intelligent övervakning av flera tekniska data från rörbussen.

Isolerad rörskena

Driftsmiljöförhållanden

Höjd: ≤4000 m

Temperaturförhållanden:  Minsta omgivande lufttemperatur: 45°C；Maximal omgivande lufttemperatur: 60°C；Maximal daglig temperaturvariation: 35 K

Solstrålningsintensitet: 1000 W/m²

Vindhastighetsförhållanden: Maximal vindhastighet: 40 m/s

Luftfuktighetsförhållanden:  Daglig genomsnittlig relativ luftfuktighet: ≤95 %  ；Månatlig genomsnittlig relativ luftfuktighet: ≤90 %

Istäckningsförhållanden: Istjocklek som inte överstiger 20 mm

Seismiska förhållanden:  Seismisk intensitet: 8 grader； Markens horisontella acceleration: 0,20 g； Markens vertikala acceleration: 0,15 g； Frekvens: 20 Hz； Tål varaktighet för sinusvåg: 3 cykler

Säkerhetsfaktor: Större än 1,67

Rekommenderade produkter

Om oss
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Rörformig busshållare för epoxihartsgjutning Manufacturers and OEM Rörformig busshållare för epoxihartsgjutning Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Vi samlar ett professionellt team av branschexperter, senior ingenjör och teknisk personal och erfarna produktionsspecialister som har varit engagerade i kraftutrustningsteknik i många år.
Våra huvudprodukter inkluderar koppar- och aluminiumrörskenor, vindkraftrörsskenor, intensiva (kompakta) samlingsskenor och glidande kontaktledningssystem. Vi fokuserar på forskning och utveckling och tillverkning av 0,4 kV–35 kV helt isolerade slutna rörsamlingsskenor och lågspänningssystem i gjutharts, vilket ger tillförlitliga kraftöverföringsvägar för kraftverk, transformatorstationer, vindkraftsparker, järnvägstransit och industrianläggningar.
Hedersbevis
  • Affärslicens
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
Nyheter
Helt isolerad rörformad bussbar Industry knowledge

1. Vad är epoxihartsgjutning rörformig bussbar

Den Rörformad busshållare för epoxihartsgjutning är en högpresterande isolerad ledande komponent, tillverkad genom att gjuta epoxiharts runt en metallledare (koppar eller aluminium) genom en precisionsformningsprocess. Den integrerar utmärkt elektrisk isolering, mekanisk hållfasthet och anti-föroreningsprestanda, och fungerar som en central del i medel- och högspänningskraftdistributionssystem. Ett proffs Rörformad busshållare för epoxihartsgjutning leverantör producerar produkter som uppfyller strikta industriella standarder, vilket säkerställer stabil drift i komplexa kraftmiljöer.

(1) Kärnstruktur och nyckelprestanda

Den Rörformad busshållare för epoxihartsgjutning består av en ledarkärna (konduktivitet ≥63% IACS) och ett epoxihartsisoleringsskikt (tjocklek 5-10 mm). Den har en genomslagsspänning på ≥30kV/mm , isolationsresistans över 1,0×10¹³Ω, och tål arbetstemperaturer på -30℃ till 130℃. Dess epoxihartsskikt är icke brandfarligt (uppfyller UL94 V-0-standarden) och har stark motståndskraft mot fukt och kemisk korrosion.

2. Var används epoxihartsgjutning rörformad busshållare

På grund av sin överlägsna isolering och stabilitet, Rörformad busshållare för epoxihartsgjutning används ofta i scenarier som kräver hög säkerhet och tillförlitlighet, främst inklusive:

  • Mellan- och högspänningsstationer (10kV-35kV), används för samlingsskenor mellan transformatorer, brytare och ställverk.
  • Elfördelningsskåp och kontrollpaneler inomhus, speciellt i hög luftfuktighet eller dammiga industrimiljöer.
  • Kraftsystem i höghus, sjukhus och datacenter, där brandsäkerhet och isoleringsstabilitet är avgörande.
  • Stationer för förnybar energi (sol, vind) och industrianläggningar (petrokemisk, metallurgi), anpassar sig till tuffa arbetsförhållanden.

En pålitlig Rörformad busshållare för epoxihartsgjutning leverantör tillhandahåller skräddarsydda specifikationer, inklusive olika ledarstorlekar och isoleringstjocklekar, för att passa olika installationsscenarier och spänningskrav.

3. Prestandajämförelse med andra isolerade bussskenor

Prestandajämförelse av epoxihartsgjutning rörformade bussskenor och andra isolerade bussskenor
Bussbar typ Nedbrytningsspänning Brandmotstånd Fuktbeständighet
Rörformad busshållare för epoxihartsgjutning ≥30kV/mm UL94 V-0 (Ej brandfarlig) Utmärkt
Silikongummiisolerad busshållare ≥25kV/mm UL94 V-1 Bra
PVC-isolerad bussbar ≤15kV/mm UL94 V-2 Stackars

Den Rörformad busshållare för epoxihartsgjutning har uppenbara fördelar vad gäller genombrottsspänning och brandmotstånd, vilket gör den till det föredragna valet för högsäkerhetsscenarier för kraftdistribution. Ett proffs Rörformad busshållare för epoxihartsgjutning leverantör säkerställer konsekvent produktkvalitet för att möta de strikta kraven i nyckelkraftprojekt.

4. Vanliga frågor

F1: Vad är livslängden för epoxihartsgjutning av tubformade bussar?

S: Under normala arbetsförhållanden kan den tjäna 30-40 år , med stabil prestanda och inget uppenbart åldrande.

F2: Hur väljer man en pålitlig leverantör av epoxihartsgjutning av rörformade bussar?

S: Prioritera leverantörer med produkttypstestrapporter, avancerad gjututrustning och rik erfarenhet av kraftsystemapplikationer.

F3: Kan den användas i utomhusmiljöer?

A: Det är främst lämpligt för inomhusbruk; utomhusmodeller med anti-UV-behandling finns hos professionella leverantörer.

F4: Vilken är den maximala strömbärande kapaciteten för denna samlingsskena?

S: Standardmodeller kan bära upp till 3500A , med anpassade alternativ för större aktuella krav.
