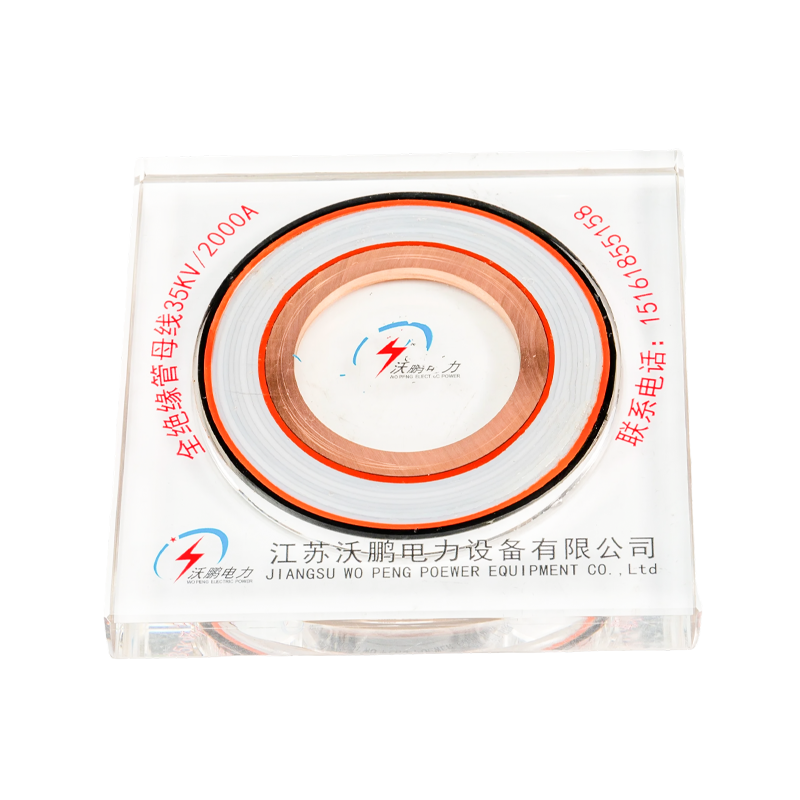

PTFE Rörbussskena

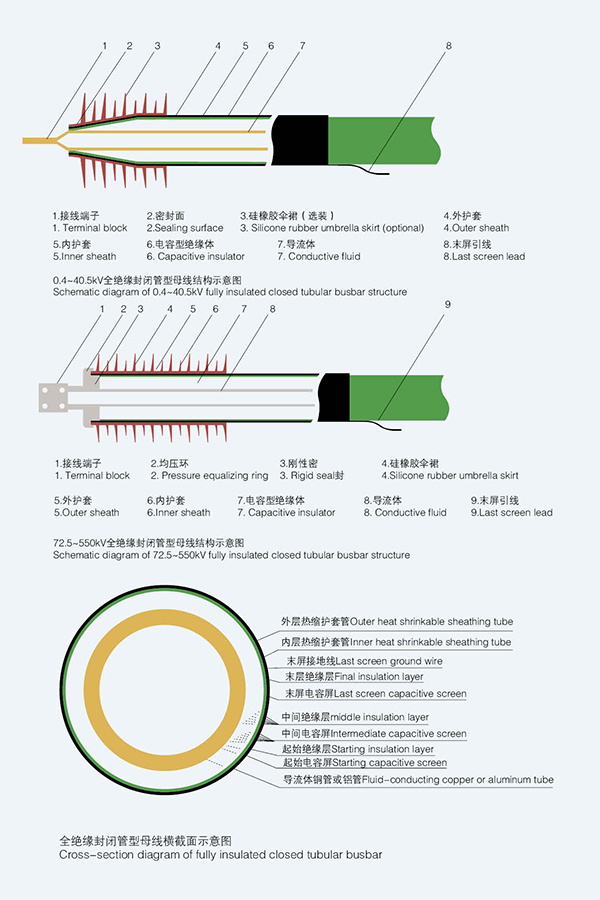

WOPENG PTFE Tubular Bus Bar är speciellt designad för extrema miljöer. Dess huvudsakliga isolering använder en exakt mekanisk lindning av polytetrafluoretylen (PTFE) film, med silikonolja applicerad mellan skikten för att bilda en tät, gasfri kontinuerlig isolator. Produkten innehåller inte mindre än 5 kapacitiva skärmar (inklusive nollskärm, graderingsskärm och jordningsskärm) och är utrustad med krypförlängare av silikongummi för att uppnå optimerad elektrisk fältfördelning och förbättrad krypprestanda. Den erbjuder utmärkt korrosionsbeständighet och överlägsen hög-/lågtemperaturtolerans, med ett driftstemperaturområde på -60°C till 250°C och en skyddsklass som når IP68.

Kontakta oss +
PREV：No previous product NÄSTA：Rörformig busshållare för epoxihartsgjutning
  • Produktdetaljer
  • Funktioner
  • Kontakta oss

Tekniska fördelar

Temperaturbeständighet: Drifttemperaturintervall från -60°C till 250°C.

Korrosionsbeständighet: Beständig mot syror, alkalier, saltspray och organiska lösningsmedel.

Smörjegenskaper: Extremt låg friktionskoefficient för PTFE-rörformig samlingsskena, vilket minskar mekanisk belastning.

Hög dielektrisk styrka: låg dielektrisk konstant, minimal dielektrisk förlust och stabil isoleringsprestanda.

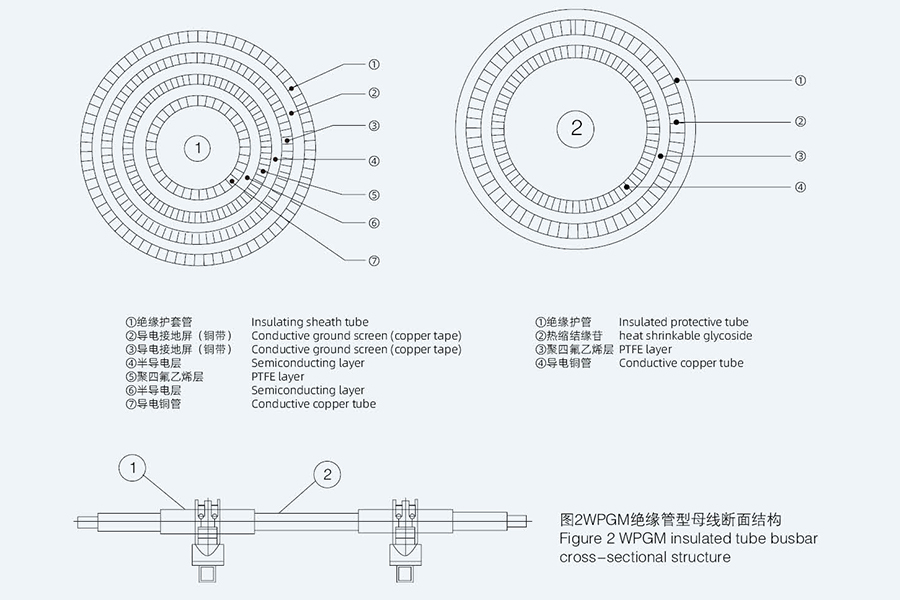

Strukturdiagram för isolerade rörskenor (polytetraoxietylenprocess)

Tvärsnittsstrukturen för den GM-isolerade rörsamlingsskenan visas i figur 2. Modell: GMn/n

Typiska applikationslösningar för samlingsskenor med isolerade rör

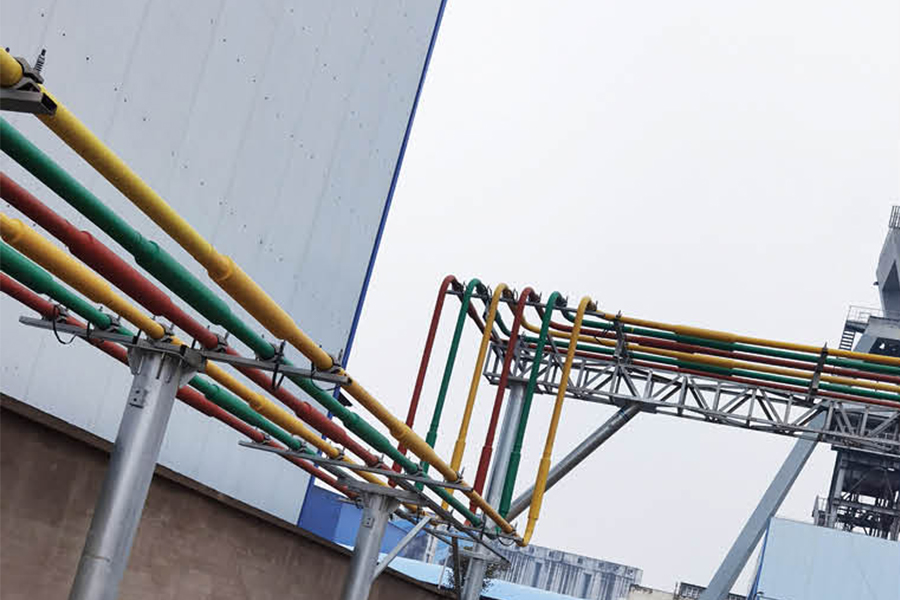

Metod 1: Anslut huvudtransformatorn till kontrollrummet
Detta är det vanligaste sättet att applicera rörformade samlingsskenor. Samlingsskenan är direkt ansluten från huvudtransformatorns lågspänningsterminaler till
kopplingsskåpsterminaler i kontrollrummet. Huvudfördelar: Lämplig för stora strömmar. Ledningarna är tydliga och vackra och kan vara helisolerade eller halvisolerade.

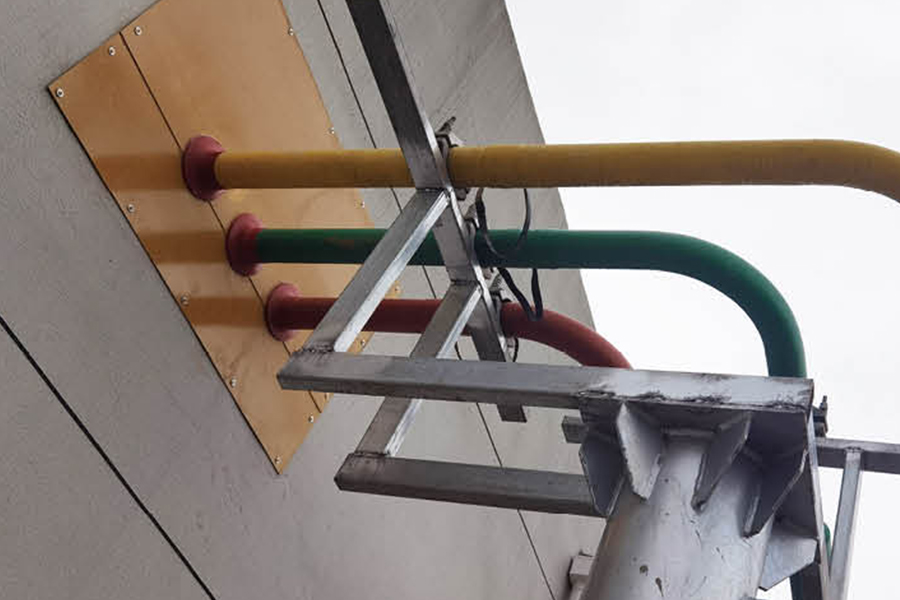

Metod 2: Samlingsskenan dras genom ett kabeldike eller kabelmezzanin
Bilden nedan är ett annat vanligt sätt att applicera rörformade samlingsskenor. Samlingsskenorna kan anslutas till kopplingsskåp genom underjordiska kabelgravar
eller kabelmezzaniner, och kan även användas för anslutningar mellan kopplingsskåp. Denna samlingsskena är helisolerad och är särskilt lämplig för situationer
där ledningar är svåra.

Metod 3: Rörskenor dras genom kabeldiken eller kabelmezzaniner
Denna metod är den översta kabelanslutningsmetoden för kopplingsskåpet. Den kan också anslutas via kabelmezzaninen och den nedre kabelanslutningen
metod. Användare kan välja efter den faktiska situationen. Samlingsskenetypen är helisolerad.

Metod 4: Rörbuss CNC-övervakningssystem
Vårt företag utvecklar det själv och implementerar obemannad intelligent övervakning av flera tekniska data från rörbussen.

Isolerad rörskena

Tekniska utmaningar

Lindningsprocesskontroll: Krav på enhetlig spänning mellan skikten inom ±2 %, med ultraljudshjälp som behövs för bubbelkontroll.

Mellanskiktadhesion: Låg ytenergi hos PTFE-rörformade samlingsskenor resulterar i svag bindning mellan skikten, vilket kräver speciella behandlingsmedel.

Hög kostnad: Dyrt råmaterial i PTFE-rörformade samlingsskenor leder till betydligt högre produktkostnader jämfört med andra typer.

Svår återvinning: PTFE-rörformigt samlingsskenesmaterial är svårt att bryta ned, vilket resulterar i höga miljökostnader.

Rekommenderade produkter

Om oss
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Vi samlar ett professionellt team av branschexperter, senior ingenjör och teknisk personal och erfarna produktionsspecialister som har varit engagerade i kraftutrustningsteknik i många år.
Våra huvudprodukter inkluderar koppar- och aluminiumrörskenor, vindkraftrörsskenor, intensiva (kompakta) samlingsskenor och glidande kontaktledningssystem. Vi fokuserar på forskning och utveckling och tillverkning av 0,4 kV–35 kV helt isolerade slutna rörsamlingsskenor och lågspänningssystem i gjutharts, vilket ger tillförlitliga kraftöverföringsvägar för kraftverk, transformatorstationer, vindkraftsparker, järnvägstransit och industrianläggningar.
Hedersbevis
  • Affärslicens
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
  • Bruksmodellpatentcertifikat
Nyheter
Helt isolerad rörformad bussbar Industry knowledge

1. Vad är PTFE Rörbussskena

Den PTFE Rörbussskena är en högpresteroche isolerad ledande komponent, sammansatt av en metallledarkärna (koppar eller aluminium) och ett isoleringsskikt av polytetrafluoreten (PTFE). Den är speciellt designad för högspänningskraftsystem och utnyttjar PTFEs unika egenskaper för att säkerställa säker och effektiv kraftöverföring. Ett proffs PTFE Rörbussskena tillverkare and PTFE Rörbussskena leverantör producerar produkter som uppfyller högspänningsstandarder, med en Anpassad PTFE Tubular Bus Bar tillverkare erbjuda skräddarsydda lösningar för specifika projektbehov.

(1) Kärnstruktur och nyckelegenskaper

Den PTFE Tubular Bus Bar har en ledarkärna (konduktivitet ≥63 % IACS) insvept i ett 4-8 mm tjockt PTFE-isoleringsskikt. Den har en genomslagsspänning på ≥35kV/mm , arbetstemperaturintervall från -60℃ till 200℃, och isolationsresistans över 1,0×10¹⁴Ω. PTFE:s non-stick, korrosionsbeständiga och lågfriktionsegenskaper gör samlingsskenan idealisk för tuffa högspänningsmiljöer.

2. Varför PTFE Tubular Bus Bar används i högspänningssystem

Högspänningssystem (≥110kV) kräver exceptionell isolering, stabilitet och hållbarhet, och PTFE Tubular Bus Bar uppfyller dessa behov med sina unika fördelar, inklusive:

  • Överlägsen isoleringsprestanda: Tål höga spänningsgradienter (≥35kV/mm) för att förhindra läckage och kortslutning, kritiskt för 110kV-500kV system.
  • Extrem temperaturanpassningsförmåga: Fungerar stabilt i -60 ℃ till 200 ℃, lämplig för högspänningsstationer utomhus i kalla eller varma regioner.
  • Korrosions- och föroreningsbeständighet: PTFE är inert mot kemikalier, fukt och damm, vilket minskar underhållsfrekvensen i industriella eller kustnära högspänningsmiljöer.
  • Låg dielektrisk förlust: Dielektrisk förlustfaktor ≤0,0002 vid 50 Hz, vilket minimerar effektförlusten vid högspänningsöverföring över långa avstånd.

En pålitlig PTFE Rörbussskena leverantör säkerställer att dessa fördelar är konsekventa, vilket gör samlingsskenan till ett föredraget val för högspänningssystem över hela världen.

3. Prestandajämförelse med andra högspänningsisolerade bussskenor

Prestandajämförelse av PTFE-rörbussskenor och andra högspänningsisolerade bussskenor
Bussbar typ Nedbrytningsspänning Temperaturområde Dielektrisk förlust
PTFE Rörbussskena ≥35kV/mm -60℃~200℃ ≤0,0002
Busshållare för epoxihartsgjutning ≥30kV/mm -30℃~130℃ ≤0,001
Silikongummiisolerad busshållare ≥25kV/mm -40℃~120℃ ≤0,0005

A Anpassad PTFE Tubular Bus Bar tillverkare kan optimera samlingsskenans struktur för specifika högspänningsscenarier, medan en professionell PTFE Rörbussskena tillverkare säkerställer konsekvent kvalitet för att möta de stränga kraven på högspänningssystem.

4. Vanliga frågor

F1: Vilket spänningsområde är PTFE Tubular Bus Bar lämplig för?

A: Det används främst för 110kV-500kV högspänningssystem, med anpassade alternativ för högre spänningsnivåer.

F2: Hur väljer man en pålitlig leverantör av PTFE-rörbussskenor?

S: Välj leverantörer med testrapporter för PTFE-isoleringsprestanda, avancerad produktionsutrustning och erfarenhet av högspänningsprojekt.

F3: Kan anpassad PTFE-rörbussskena göras för speciella storlekar?

A: Ja, a Anpassad PTFE Tubular Bus Bar tillverkare kan producera samlingsskenor med specifika ledarstorlekar och isoleringstjocklekar.

F4: Vad är livslängden för PTFE Tubular Bus Bar?

S: Under normala högspänningsarbetsförhållanden kan den tjäna 35-45 år med stabil prestanda.
