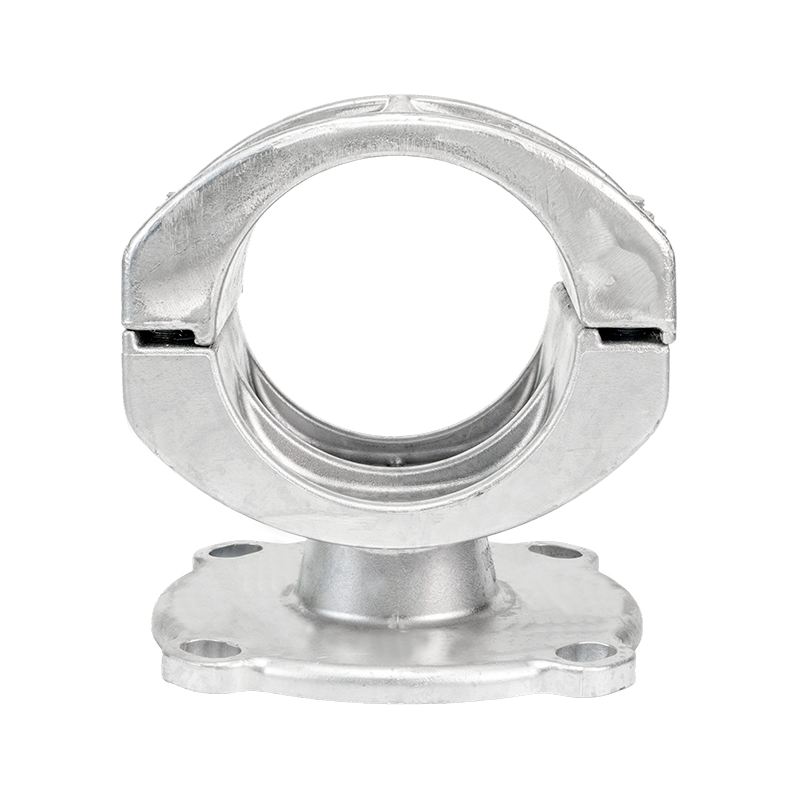

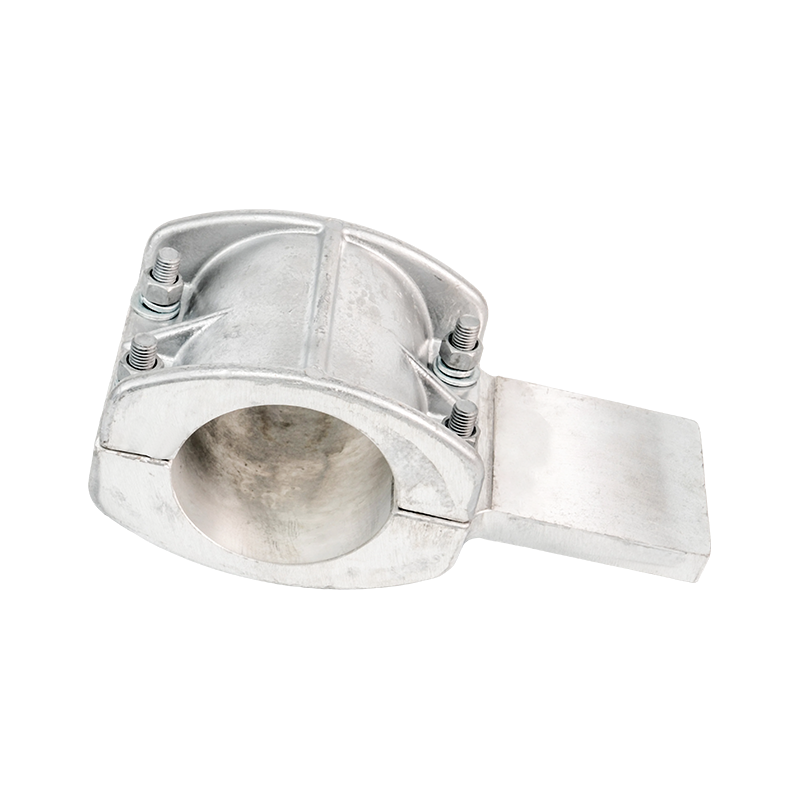

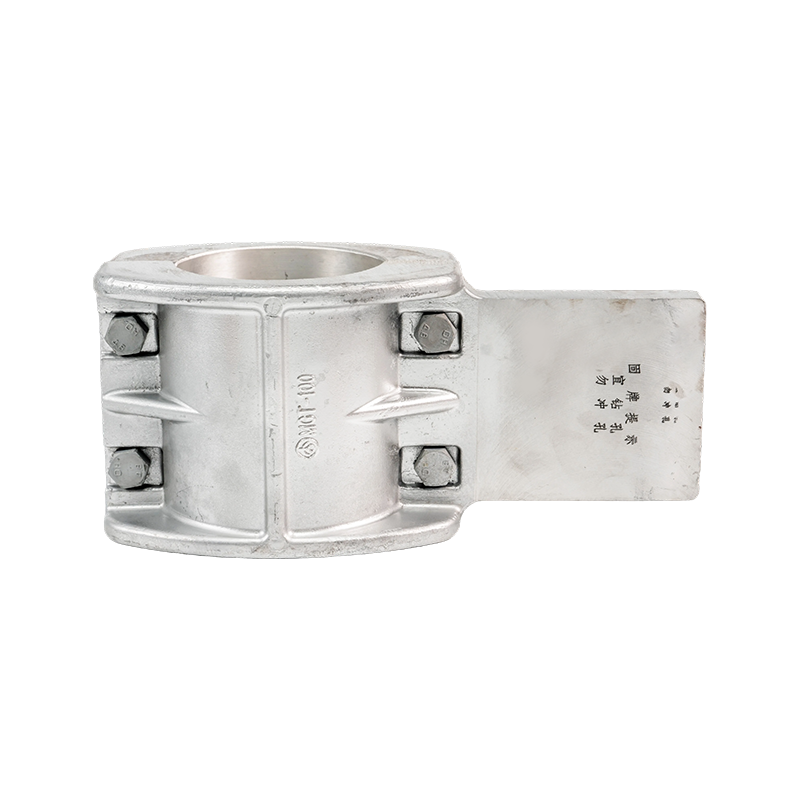

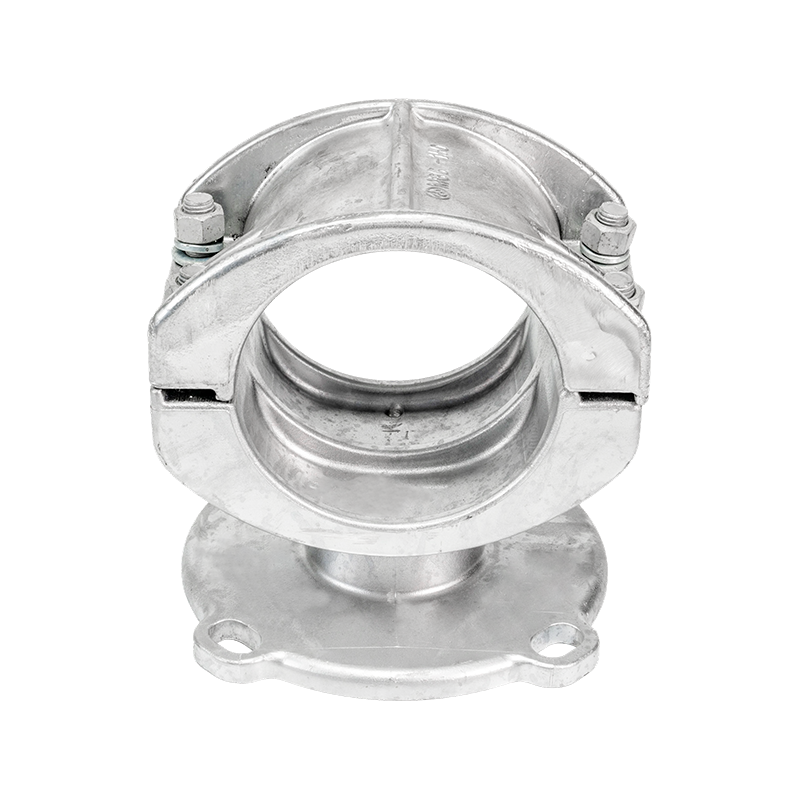

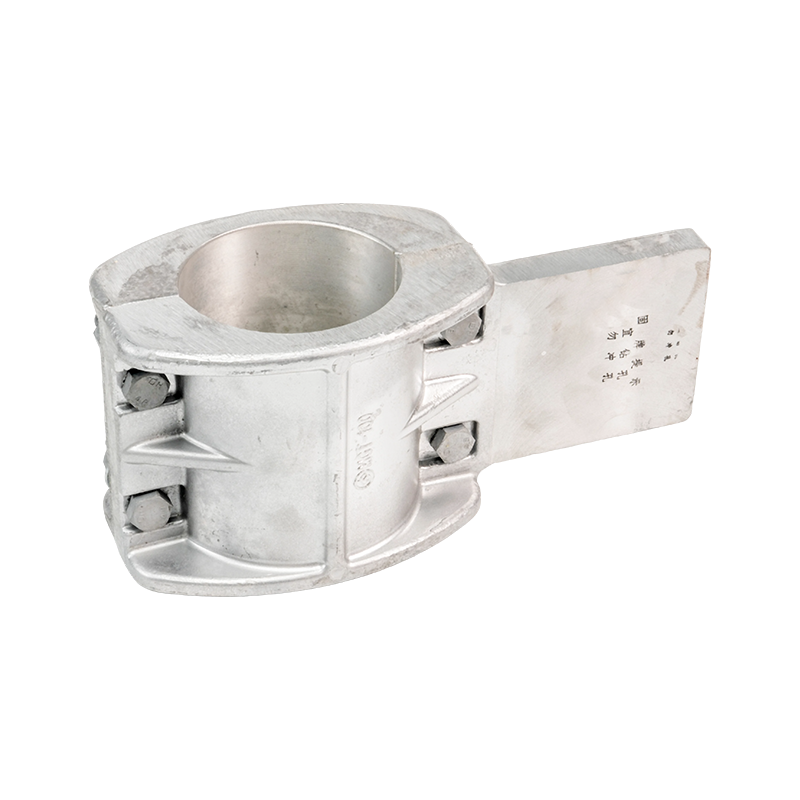

Samlingsskenestöd (fast stödtyp)

Tekniska fördelar

Typ MGG fast hårdvara: Kompatibel med rörformade samlingsskenors yttre diametrar från Φ50 mm till Φ180 mm.  Finns i både standard och förstärkta modeller. Tillverkad av varmförzinkade stålkomponenter, med tydligt definierade dimensionsparametrar och viktdata.

Ändkapslar av typ MGF: Kompatibel med rörformade samlingsskenor inre/yttre diametrar från Φ50/45 mm till Φ250/230 mm. Finns i standard-, dämpnings- och terminalkultyper. Dämpningstyp utrustad med LGJ-240 till LGJ-630 dämpande ledningar för att förbättra seismiken och vibrationsmotståndet.

Spännklämmor för stålsträngar: Inkluderar integrerad smidd typ och universell designtyp. Kompatibel med stålsträngsdiametrar från Φ7,8 mm till Φ16,0 mm, med greppstyrka från 45 kN till 187 kN.  Tillverkad av varmförzinkade stålkomponenter, med standardiserade mått och parametrar för grepphållfasthet.

Stödande stålkärniga aluminiumsträngar (ACSR): Strukturen uppfyller standarden GB1179-83. Nominellt tvärsnitt täcker 10/2 mm² till 240/30 mm². Tillhandahåll standardiserade parametrar som beräknat tvärsnitt, ytterdiameter, DC-motstånd, beräknad draghållfasthet och beräknad vikt.

Funktioner

Material och process: Hårdvaran är tillverkad av varmförzinkat stål, med zinkbeläggningens tjocklek som strikt uppfyller standarden på ≥85 μm. Genom formsmidning och värmebehandlingsprocesser uppnår materialet utmärkta mekaniska egenskaper och bibehåller god seghet även vid låga temperaturer på -40℃. Ytsandblästring och passiveringsbehandlingar förbättrar korrosionsbeständigheten ytterligare och uppfyller de långsiktiga användningskraven i korrosiva miljöer på C4-nivå.

Mekanisk prestanda: Hårdvarans greppstyrka sträcker sig från 45 till 187 kN, designad med en säkerhetsfaktor på 2,5. Finita elementanalys optimerar strukturell spänningsfördelning, och utmattningslivstestning uppfyller kravet på 10^7 vibrationscykler. Resonansfrekvenser kontrolleras utanför systemets driftsområde, vilket säkerställer styrka för att motstå plötsliga stötbelastningar.

Elektrisk prestanda: Hårdvarudesignen tar till fullo hänsyn till elektrotermiska kopplingseffekter och optimerar strukturen för att minska virvelströmsförlusterna. Elektromagnetiska kraftberäkningar under kortslutningsförhållanden överensstämmer med systemets stabilitetskrav, med kontaktresistansvärden kontrollerade under 50 μΩ. Anti-corona design säkerställer att inga partiella urladdningsfenomen inträffar i högspänningsmiljöer.

Miljöanpassningsförmåga: Hårdvaran klarar 3 000 timmars saltspraytestning och 2 000 timmars ultravioletta åldringstester, vilket bibehåller stabil prestanda under temperaturcykler från -40 ℃ till 60 ℃. Under fuktiga och varma förhållanden förblir isolationsmotståndet över 10^4 MΩ. Förbättrade rostskyddsbeläggningslösningar finns tillgängliga för speciella regioner.
