Vad gör stolpisolatorer till ryggraden i modern högspänningsinfrastruktur

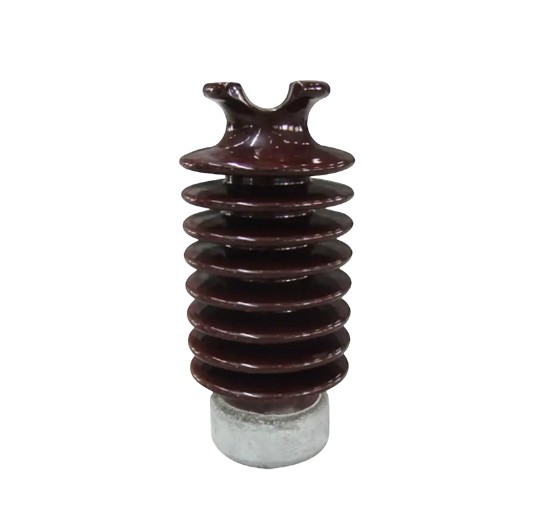

A stolpisolator är en styv isolerande komponent som används i transformatorstationer, transmissionsledningar och ställverk för att stödja strömförande ledare och ge elektrisk isolering. Trots den ständiga uppkomsten av ny isoleringsteknik är stolpisolatorer fortfarande den föredragna lösningen för att säkerställa säker och stabil drift av nätet i kraftsystem upp till 550kV , tack vare deras bevisade mekaniska styrka och elektriska prestanda. Deras isolationsmotstånd bibehålls vanligtvis ovan 1,0×10¹³Ω , med en livslängd som når 20 till 40 år , vilket gör dem till en av de mest kostnadseffektiva långsiktiga investeringarna i kraftinfrastruktur.

Kärnapplikationsfält och spänningstäckning

Tillämpningen av stolpisolatorer spänner över flera kritiska stadier av kraftsystem, från mellanspänningsdistribution till ultrahögspänningsöverföring.

Transformatorstationer och ställverk

I transformatorstationer används stolpisolatorer främst för att stödja samlingsskenor, frånskiljare och brytare. Standardmodeller erbjuder böjningslastkapaciteter som sträcker sig från 2kN till 20kN , som uppfyller kraven på utgående linje för transformatorer med olika kapacitet. För 550kV ultrahögspänningsstationer , porslinstolparisolatorer förblir det vanliga valet på grund av deras utmärkta väderbeständighet och mekaniska stabilitet.

Kraftverk för förnybar energi

Med den snabba tillväxten av installerad kapacitet för vindkraft och solceller har efterfrågan på stolpisolatorer i förnybara energistationer ökat avsevärt. Dessa stationer är vanligtvis belägna i kust-, öken- eller höghöjdsregioner, vilket ställer högre krav på isolatorers motståndskraft mot föroreningar och temperaturskillnader. Stolpisolatorer av kompositmaterial visar starkare anpassningsförmåga i sådana scenarier.

Industriella kraftdistributionssystem

I distributionsskåp och ställverk i tunga industriföretag som metallurgi och kemisk industri används stolpisolatorer för att fixera och isolera strömförande ledare. Damm, saltstänk och kemisk korrosion i industriella miljöer utgör kontinuerliga hot mot isolatorytor, så penetrationshastigheten för anti-föroreningsövertändningsprodukter ökar år för år.

Jämförelse av materialteknik och urvalsrekommendationer

Den nuvarande marknaden för stolpisolatorer domineras av två stora tekniska vägar: porslin och kompositpolymer, var och en med distinkta prestandafokus som lämpar sig för olika driftsmiljöer.

Ur ett urvalsperspektiv, 550kV ultrahögspänningsscenarier domineras fortfarande av porslinsisolatorer; medan du är inne 220kV och lägre projekt belägna i kustnära, industriella föroreningar eller miljöer med hög luftfuktighet, växer marknadsandelen för kompositpolymerisolatorer snabbt. För stationer som kräver frekvent underhåll eller placerade i otillgängliga områden, kan den lätta fördelen med kompositmaterial avsevärt minska drift- och underhållskostnaderna.

Key Performance Indicators och Långsiktig Tillförlitlighetsverifiering

Tillförlitligheten av stolpisolators är direkt relaterad till säker drift av elnätet, och deras kärnprestanda måste verifieras genom rigorösa typtester och långsiktiga driftsdata.

Elektrisk isoleringsprestanda

Högkvalitativa stolpisolatorer måste bibehålla isolationsmotståndet stabilt ovanför 1,0×10¹³Ω för att säkerställa att inget överskridande av läckström eller ytöverslag inträffar vid märkspänning. Under våta och förorenade förhållanden visar kompositpolymermaterial, på grund av sin hydrofobicitet, betydligt mindre överslagsspänningsreduktion än porslinsmaterial - en egenskap som är särskilt kritisk under regnperioder eller i kustnära saltspraymiljöer.

Mekanisk belastningskapacitet

Standardutformningen av böjbelastningar för stolpisolatorer är typiskt 2kN till 20kN . Urvalet måste överväga de kombinerade effekterna av ledarspänning, vindlast, islast och kortslutningselektrodynamisk kraft. För linjer med stora spännvidder eller tunga isområden, rekommenderas det att välja förstärkta produkter med böjningsbelastningar över 16kN och reservera tillräckliga säkerhetsmarginaler.

Mekanismer för livslängd och åldrande

Under normala driftsförhållanden är designlivslängden för stolpisolatorer 20 till 40 år . Åldrande av porslinsisolatorer visar sig huvudsakligen som mekanisk hållfasthetsförsämring och glasyrförsämring; kompositpolymerisolatorer kräver uppmärksamhet på silikongummiavgjutning, härdning och försprödning av kärnstången. Regelbunden infraröd temperaturmätning, ultraljudstestning och detektering av hydrofobicitet är effektiva sätt att förlänga deras livslängd.

Industriteknikutveckling och framtida trender

Efterisoleringsindustrin utvecklas mot hög prestanda, intelligens och grönisering, med integrationen av nya material och detektionstekniker som omformar produktformer.

Kontinuerlig optimering av kompositmaterial

Formuleringarna av högtemperaturvulkaniserat silikongummi (HTV) och rumstemperaturvulkaniserat silikongummi (RTV) beläggningar förbättras kontinuerligt. Användningen av nya fyllmedel och kopplingsmedel har förbättrat spårnings- och erosionsbeständigheten hos kompositisolatorer med mer än 30 % . Vissa tillverkare har redan lanserat sammansatta stolpisolatorer för 363kV och uppåt , som gradvis penetrerar ultrahögspänningsfältet.

Integrering av intelligent övervakningsteknik

Smarta stolpisolatorer med inbyggda töjningsmätare, temperatursensorer och läckströmssensorer har gått in i pilotapplikationsstadiet. Dessa enheter kan övervaka mekanisk belastning, yttemperatur och isoleringsförsämringsstatus i realtid, vilket möjliggör övergången från periodiskt underhåll till tillståndsbaserat underhåll. Branschuppskattningar tyder på att intelligent övervakningsteknik kan minska oplanerade avbrott orsakade av isolatorfel av 40 % till 60 % .

Miljö- och återvinningskrav

Med utvecklingen av globala koldioxidneutralitetsmål för elnätet, får kontroll av energiförbrukningen under produktion av isolatorer och återvinning vid uttjänt livslängd allt större uppmärksamhet. Råvarorna för porslinsisolatorer (bauxit med hög aluminiumhalt, kvarts, etc.) är allmänt tillgängliga och återvinningsbara; Kompositisolatorer står inför tekniska utmaningar när det gäller att separera och återvinna harts och silikongummi, där pyrolys och kemiska nedbrytningsmetoder är aktuella forskningshotspots.

Best Practices för inköp och drift och underhåll

För kraftbolag och ingenjörsentreprenörer är vetenskapliga upphandlingsbeslut och underhållsstrategier nyckeln för att säkerställa en långsiktig tillförlitlig drift av stolpisolators .

Checklista för verifiering av leverantörskvalifikationer

• Om fullständiga typtestrapporter finns tillgängliga, inklusive elektriska, mekaniska och termisk-mekaniska testdata
• Huruvida det finns meritlista i högspänningstillämpningar, särskilt driftsrekord under målspänningsnivåer och klimatförhållanden
• Huruvida råvaruförsörjningskedjan är stabil och om porslinssintring eller polymervulkaniseringsprocesser är mogna och kontrollerbara
• Om kvalitetsledningssystemet har klarat ISO 9001 och kraftindustrispecifika certifieringar

Installation på plats och rutinunderhåll

1. Innan installation, inspektera isolatorns utseende med avseende på sprickor, glasyrdefekter eller skjulskador, och verifiera att krypavståndet uppfyller kraven på föroreningsklass.
2. Använd momentnycklar när du drar åt bultar för att undvika spänningskoncentration i porslinsdelar eller tätningsbrott vid kompositisolatorändar på grund av överdragning
3. Efter driftsättning, utför avbrottsrengöring och hydrofobicitetstest vart 1 till 3 år; förkorta cykeln till årligen i områden med kraftiga föroreningar
4. Upprätta individuella isolatorposter, dokumentera fabriksparametrar, testdata och underhållshistorik för att stödja tillståndsbedömning
