Vad är en EPDM-silikongummi rörformad samlingsskena och hur möjliggör co-extrudering överlägsen isolering?

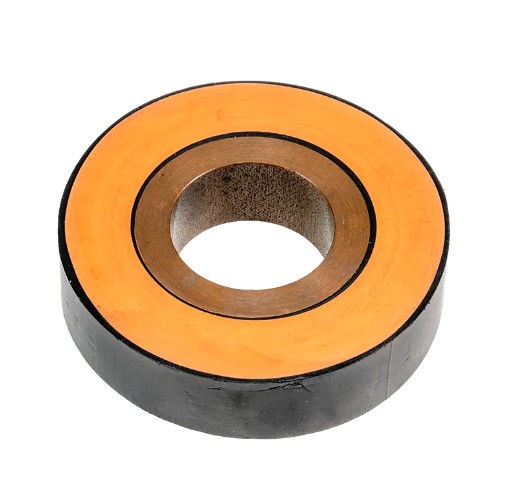

Den Rörformad samlingsskena av EPDM silikongummi antar en sammansatt skärmad isoleringskonstruktion. Genom polymerextruderingsteknik samextruderas den rörformiga koppar- eller aluminiumledaren, ledarens skärmskikt, isoleringsskiktet och isoleringsskärmningsskiktet i en enda process, vilket uppnår både ledande strömförande och skärmade isoleringsfunktioner. Jämfört med traditionella lindade isoleringsskenor är denna struktur eliminerar luftspalter och bubblor mellan skikten , vilket avsevärt minskar riskerna för partiella utsläpp. Isolationsmotståndet når ≥10 000 MΩ (10 kV och högre), når blixtimpulsen motstå spänningen 95 kV (10 kV klass) till 200 kV (35 kV klass) , och skyddsnivån når IP55, vilket gör den lämplig för utomhusmiljöer och kraftigt förorenade miljöer.

Designprinciper för den sammansatta skärmade isoleringsstrukturen

Strukturella fördelar med triple-layer co-extruderingsteknik

Den EPDM silicone rubber tubular bus bar employs triple-layer co-extrusion technology, simultaneously extruding the conductor shielding layer, insulation layer, and insulation shielding layer to ensure tight, gap-free interfaces between the inner and outer shielding layers and the insulation layer. Traditional wrapped-insulation bus bars use an insulation tape winding process, which has the following inherent defects:

• Den winding process tends to produce residual air gaps, increasing partial discharge risks
• Den uniformity of insulation liquid coating is difficult to control, and bubbles easily form after curing
• Det finns luckor i mellanskiktsgränssnitten, vilket kan leda till isolationsbrott under långvarig drift

Trippelskikts co-extruderingsteknik löser i grunden ovanstående problem. Genom enstegsgjutning uppnår den en noll-gap gränssnitt , vilket gör elektrisk fältfördelning mer enhetlig och kontrollerar partiell urladdning till mindre än 10 st .

Funktioner och egenskaper för varje lager

Jämförande analys av nyckelmaterialprestanda

Isoleringsprestanda hos EPDM-gummi kontra silikongummi

EPDM (etylenpropylendienmonomer) gummi och silikongummi är kärnmaterialen för rörformiga samlingsskenors isoleringsskikt. Var och en har fördelar i elektrisk prestanda och miljömotstånd:

Som uppgifterna visar, silikongummi har fördelar i dielektrisk styrka och temperaturområde , med dielektrisk styrka upp till 28 kV/mm och ett driftstemperaturområde på -60°C till 200°C. EPDM-gummi utmärker sig i väderbeständighet och antivibrationsprestanda och har en relativt lägre kostnad. I praktiken kan ett enda material eller kompositanvändning väljas baserat på specifika arbetsförhållanden.

Ledarmaterialval: Kopparrör kontra aluminiumrör

Den tubular bus bar conductor adopts a hollow copper tube or aluminum tube structure, offering the following advantages over traditional rectangular bus bars:

• Den hollow structure effectively reduces the skin effect, improving current-carrying capacity
• Den circular tube shape optimizes electric field distribution and reduces corona discharge
• Kopparledare har låg resistivitet och hög strömkapacitet; aluminiumledare är lätta och kostnadseffektiva

Kopparledare använder vanligtvis C11000 eller C10100 högren elektrolytisk koppar, medan aluminiumledare använder 1350 eller 6101 aluminiumlegering. Vid böjning av ledaren ska böjradien vara ≥2,5 gånger rörets diameter för att undvika att isoleringsskiktet spricker.

Detaljerad förklaring av tillverkningsprocessen för trippellagers co-extrudering

Processflöde och kvalitetskontroll

Den manufacturing of EPDM silicone rubber tubular bus bars employs precision extrusion processes. The main steps include:

1. Råvaruberedning : Koppar/aluminiumrör är dragna och kapade enligt standardspecifikationer; isoleringsmaterial kräver torkningsförbehandling
2. Ledarbearbetning : Kapning, indragning, stansning och plätering enligt ritningar för att minska kontaktmotståndet; CNC-rörbockare justerar vinklar
3. Trippellagers samextrudering : Extrudern extruderar samtidigt ledarskyddsskiktet, isoleringsskiktet och isoleringsskärmningsskiktet, vilket säkerställer tät bindning mellan skikten
4. Extrudering av yttre mantel : Ytterhölje av polyolefinpolymer ger mekaniskt skydd och miljötätning
5. Ledavskärmningsbehandling : Skärmad design uppnår full-line isolering, med partiell urladdning vid leder kontrollerade under 10 pC

Viktiga teststandarder

Färdiga produkter måste klara följande rigorösa tester:

• Spänningstest för spänningsmotstånd: Verifierar isoleringsskiktets tillförlitlighet vid märkspänning
• Blixtimpulshållfasthetstest: 10 kV klass måste klara 95 kV impulsspänning; 35 kV klass ska klara 200 kV
• Detektering av partiell urladdning: Kräver partiell urladdning <10 st
• Temperaturstegring och dynamisk stabilitetstest: Simulerar fulllast och kortslutningsförhållanden för att verifiera värmeavledning och mekanisk hållfasthet
• Svetskvalitetskontroll: Automatisk argonbågsvetsning, fogmotstånd ≤1 μΩ

Typiska tillämpningsscenarier och tekniska fall

Ny energiproduktion

I solcellskraftverk och vindkraftsparker, Rörformad samlingsskena av EPDM silikongummis används ofta för högströmsöverföring på lågspänningssidan av transformatorer. Märkspänningen täcker 0,4 kV till 35 kV (vissa produkter stöder 110 kV), och strömkapaciteten med en bar når 12 000 A, vilket tillgodoser kraftuppsamlings- och ökningsbehoven för nya energienheter med stor kapacitet. Produkter av utomhustyp har en skyddsnivå på IP55, som kan motstå sand, saltstänk och UV-erosion.

Industriella kraftdistributionssystem

I distributionsrum och ställverk för stora industriföretag ersätter rörformade samlingsskenor traditionella rektangulära samlingsskenor och kablar, vilket löser följande problem:

• Värmeavledning: Ihåliga ledare i kombination med isoleringsskiktets värmeledning ger bättre temperaturstegringskontroll än tätt isolerade busskanaler
• Mekanisk styrka: Rörformad struktur har bättre böj- och vibrationsmotstånd än rektangulära samlingsskenor
• Utrymmesoptimering: Kompakt design minskar ställverkens fotavtryck

Rail Transit Traction Strömförsörjning

I 25 kV AC traktionsstationer för höghastighetsjärnvägar och stadstrafik tål utrustning extrema vibrationer och stötar. Strukturer som använder glasfiberförstärkta polymerkompositisolatorer med ytterhölje av silikongummi ger hög mekanisk hållfasthet och utmattningsbeständighet genom glasfiberkärnan. Den hydrofoba självrengörande egenskaper av det yttre silikongummit motstår effektivt ledande bromsdamm och miljöföroreningar, vilket säkerställer tillförlitlighet för dragkraftsförsörjningen.

Högspänningssystem för elfordon

Med spridningen av elfordon (EV) och hybridelfordon (HEV) har efterfrågan på isoleringshylsor för högspänningssamlingsskenor ökat. Värmekrymphylsor av silikongummi (såsom ST-OR-typ) är speciellt utformade för täckning av samlingsskenors isolering, med dielektrisk styrka upp till 28 kV/mm och ett driftstemperaturområde på -40°C till 200°C. Efter värmekrympinstallation bibehåller de flexibiliteten hos silikongummi, vilket fungerar som ett alternativ till högspänningskablar för att förbättra distributionssystemets tillförlitlighet och förenkla produktionsprocesserna.

Tekniska urvalspunkter och installationsspecifikationer

Matchning av spänningsklass och isolationstjocklek

Välj motsvarande isoleringstjocklek och skärmningsstruktur enligt systemspänningsklassen:

Val av miljöanpassningsförmåga

Olika applikationsmiljöer ställer differentierade krav på isoleringsmaterial för samlingsskenor:

• Miljöer på hög höjd (>1 000 m): Minskad luftdensitet leder till minskad dielektrisk styrka, vilket kräver ökat isoleringsavstånd och krypavstånd, med höjdkorrigering enligt IEC 62271-1-standarder
• Kustnära och starkt förorenade områden : Ytterhöljen av silikongummi är utvalda och utnyttjar deras hydrofoba egenskaper för att förhindra kontinuerlig vattenfilmbildning, kombinerat med djupa ribbstrukturer för att förlänga krypvägar
• Högvibrerande områden (järnvägar, fartyg): Undvik spröda material; välj flexibla material som EPDM eller silikongummi för att säkerställa utmattningsmotstånd
• Extrema temperaturmiljöer : Materialets termiska expansionskoefficienter måste matcha metallledare för att förhindra att isoleringsskiktet spricker från temperaturcykler

Försiktighetsåtgärder vid installation

Den following aspects require attention during installation:

• Kontroll av böjradie: Minsta böjradie ≥2,5 gånger rörets ytterdiameter för att förhindra överdriven sträckning av isoleringsskiktet
• Fogbehandling: Avskärmad fogdesign säkerställer kontinuitet i hela isoleringen
• Fixeringsavstånd: Rimligt inställt stödpunktsavstånd enligt samlingsskenors specifikationer och spännvidd för att undvika mekanisk spänningskoncentration
• Jordningskrav: Isoleringsskyddsskikt måste vara tillförlitligt jordade för att säkerställa personalens och utrustningens säkerhet

Teknikutvecklingstrender

Nya material och intelligent tillverkning

Tekniken för EPDM-silikongummi rörformade samlingsskenor utvecklas i följande riktningar:

• Funktionell samextrudering : Utveckla samextruderingsprocesser för silikongummi med TPU och andra material för att balansera flexibilitet och slitstyrka, eller konstruera sandwichstrukturer i flera lager för funktionell integration
• Flytande silikongummi (LSR) extrudering : Används för mikrokomponenter med ultrahög precision, komplexa tvärsnitt, vilket ger högre automatisering och renhet
• Onlineinspektion och MES-integration : 100 % onlineövervakning av kritiska dimensioner och ytdefekter, med spårbara data, som uppfyller fältkraven med hög tillförlitlighet som bilelektronik
• Strålningstvärbundet silikongummi : Används för specialkablar, ger högre värmebeständighet och mekanisk prestanda

Med accelerationen av nya energifordon, 5G-kommunikation och konstruktion av datacenter kommer efterfrågan på högspännings-, högfrekventa, miniatyriserade isoleringskomponenter att fortsätta att växa, vilket driver Rörformad samlingsskena av EPDM silikongummi teknik mot högre prestanda och större intelligens.
