Hur väljer man rätt bussbar för mellan- och lågspänningssystem?

Hur man väljer rätt Bus Bar för mellan- och lågspänningssystem

Det direkta svaret: välj din samlingsskena genom att först bekräfta spänningsklassen, sedan dimensionera för kontinuerlig strömstyrka och kellertslutningsmotstånd, välja ledarmaterial och slutligen matcha isolering och kapsling till installationsmiljön. Oavsett om du färdigställer en lågspänningsskenadesign för en kommersiell växel eller specificerar ett mellanspänningsskenasystem för en kraftöverföringsstation, förhindrar dessa fyra steg de vanligaste och mest kostsamma specifikationsfelen. Den här guiden täcker varje beslutspunkt med specifika data och praktiska exempel.

Spänningsklassificering: utgångspunkten för varje beslut om bussbar

Innan någon annan parameter beaktas måste systemets driftspänning fastställas. Spänningsklassificeringen definierar isoleringskrav, krypavstånd, frigångsavstånd och tillämpliga designstocharder. Att specificera en samlingsskena utan att först bekräfta spänningsklassen leder till underisolerade konstruktioner eller onödigt överkonstruerade och tunga monteringar.

Den internationellt accepterade klassificeringen enligt IEC 60038 delar in kraftsystem i två huvudkategorier som är relevanta för samlingsskenors design:

• Låg spänning (LV): System som arbetar vid eller under 1 000 V AC (eller 1 500 V DC). Styrs främst av IEC 61439-1/2 för ställverksenheter. Typiska applikationer inkluderar växlar, motorkontrollcenter, distributionstavlor och kraftdistributionsenheter för datacenter.
• Mellanspänning (MV): System som arbetar mellan 1 kV och 36 kV AC. Styrs av IEC 62271-1 och IEC 62271-200 för metallkapslade ställverk. Typiska applikationer inkluderar primära transformatorstationer, insamlingssystem för vind- och solenergiparker, huvudingångar för industrianläggningar och ställverk för matarverk.

De tekniska konsekvenserna av denna klassificering är betydoche. Ett mellanspänningsskensystem på 12 kV måste klara en blixtimpulstestspänning på 75 kV BIL (Basic Insulation Level) enligt IEC 62271-1, medan en 690 V lågspänningsskena testas endast vid 8 kV impuls . Det erforderliga krypavståndet för ett 12 kV-system i en miljö av föroreningsgrad 3 är ungefär 300 mm fas-till-jord , jämfört med endast 25–32 mm för 690 V LV-utrustning. Dessa skillnader driver kapslingens storlek, val av isoleringsmaterial och samlingsskenors avstånd – vilket betyder att spänningsklassbeslutet påverkar praktiskt taget alla nedströms designparametrar.

Kontinuerlig strömklassning och dimensionering av tvärsnitt

Efter att ha bekräftat spänningsklassen är kontinuerlig strömklass nästa kritiska parameter. Samlingsskenan måste bära den maximala kontinuerliga belastningsströmmen utan att överskrida den maximalt tillåtna ledartemperaturen - vanligtvis 90°C för isolerade samlingsskenor and 105°C för kala kopparskenor vid bultade kontaktpunkter enligt IEC 61439 och IEC 62271-1.

Strömvärde beror på ledarens material, tvärsnittsarea, ytarea för värmeavledning, omgivningstemperatur, kapslingsventilation och installationsorientering. Referenstemperaturen för de flesta IEC-standarder är 40°C . För platser där omgivningstemperaturen regelbundet överstiger 40 °C - såsom öken eller tropiska platser - måste en nedstämplingsfaktor tillämpas. Som en allmän vägledning kräver varje 10°C ökning av omgivningen över 40°C ungefär 8–12 % nedsättning av den kontinuerliga strömstyrkan.

Tabellen nedan ger indikativa kontinuerliga strömvärden för kopparskenor vid vanliga omgivningsförhållanden, och täcker en rad tvärsektioner som är relevanta för både lågspänningssamlingsskenors design och medelspänningssamlingsskenor:

För mellanspänningssamlingsskenor, strömtätheten hålls vanligtvis mellan 1,5 och 2,0 A/mm² för att slutna kopparskenor ska hålla sig inom termiska gränser. Att överskrida detta intervall utan verifierad termisk testning leder till accelererad isoleringsförsämring och kontaktoxidation vid skruvförband.

Det är viktigt att notera att dessa betyg är vägledande. Den faktiska klassificeringen för en specifik sammansättning måste verifieras genom typprovning eller verifierad beräkning enligt IEC 61439-1 Annex D för LV-system, eller termisk modellering enligt IEC 62271-1 för MV-system. Tillämpa inte katalogklassificeringar direkt på slutna installationer utan att ta hänsyn till kapslingens termiska nedstämpling.

Kortslutningsmotståndsström: En icke-förhandlingsbar designparameter

En samlingsskena som är rätt dimensionerad för kontinuerlig ström kan fortfarande misslyckas katastrofalt under ett fel om kortslutningshållfastheten är otillräcklig. Kortslutningsström genererar två samtidiga spänningar: termisk spänning från I²t-uppvärmning och mekanisk spänning från elektromagnetiska krafter mellan intilliggande ledare.

Termisk tål storlek

Kravet på termisk hållfasthet uttrycks som en nominell korttidsbeständighetsström (Icw) under en definierad varaktighet - vanligtvis 1 sekund för mellanspänningsutrustning och 1 sekund or 0.2 seconds för lågspänningsaggregat enligt IEC 61439. Typiska Icw-värden sträcker sig från 10 kA till 63 kA för mellanspänningsställverk och från 10 kA till 100 kA för lågspänningsaggregat.

Använder den adiabatiska uppvärmningsformeln A = I × √t / K , där K för koppar är cirka 141 A·s^0,5/mm² och för aluminium cirka 87 A·s^0,5/mm², kräver ett system med en 40 kA felnivå under 1 sekund ett minsta koppartvärsnitt på cirka 284 mm² . För ett 25 kA/1 s fel är det minsta koppartvärsnittet ungefär 177 mm² . Verifiera alltid att din valda samlingsskenas tvärsnitt överensstämmer med felnivån från systemets kortslutningsstudie – inte från en generisk tabell.

Elektromagnetisk kraft mellan parallella ledare

Under ett fel kan toppkortslutningsströmmen (vanligtvis 2,5 gånger RMS symmetriska felström för asymmetrisk topp enligt IEC 62271-100) genererar elektromagnetiska krafter mellan intilliggande fasledare proportionell mot I²/d, där d är ledarseparationen. För ett 40 kA RMS-fel med en topp på 100 kA upplever två parallella ledare med ett avstånd på 150 mm från varandra på en 500 mm spännvidd en toppkraft på ungefär 6 700 N/m . Samlingsskenas stöd, isolatorns fribärande klassificeringar och ledartvärsnitt måste alla verifieras mot denna kraft för att förhindra mekaniska fel under felrensning.

Ledarmaterialval: koppar vs aluminium

Valet mellan koppar- och aluminiumledare påverkar strömtäthet, vikt, fogtillförlitlighet och långsiktiga underhållskrav. Båda materialen används i mellanspänningsskensystem och lågspänningsskenor, men deras respektive styrkor passar olika applikationssammanhang.

Kopparbussstänger

Elektrolytisk tuff koppar (beteckning C11000 eller Cu-ETP) uppnår en elektrisk ledningsförmåga på ~100 % IACS . Dess höga ledningsförmåga tillåter kompakta tvärsnitt, vilket är avgörande i ställverk med begränsade utrymmen. Koppar uppvisar också utmärkt motståndskraft mot oxidation vid kontaktytor, lägre kontaktmotstånd vid skruvförband under livslängden och bättre mekaniskt krypmotstånd under ihållande bultklämkraft jämfört med aluminium. Av dessa skäl är koppar standardledarmaterialet för mellanspänningsställverk inomhus, lågspänningstavlor och motorstyrningscentraler där kapslingsutrymmet är begränsat och fogsäkerhet över 30 års livslängd är av största vikt.

Bussstänger i aluminium

Ledare av aluminiumlegering (vanligtvis 1350-H19 för elektrisk kvalitet eller 6063-T6 för strukturella samlingsskenor) uppnår ungefär 61 % IACS-ledningsförmåga — vilket betyder att en samlingsskena i aluminium kräver ungefär 64 % större tvärsnittsarea än en kopparskena för att bära samma ström. Aluminium har dock en densitet på ungefär 2,7 g/cm³ jämfört med koppars 8,9 g/cm³ , vilket ger aluminium en betydande viktfördel för långsiktiga bussledningssystem och utomhustransformatorstationsstrukturer. En 150 mm × 10 mm aluminiumsamlingsskena väger ungefär 4,1 kg/m , jämfört med ungefär 13,4 kg/m för en kopparstång med motsvarande strömkapacitet. För utomhusbusskonstruktioner där minskad belastning av isolatorer och portaler är ett strukturellt designmål, är aluminium ofta det mer praktiska valet.

När aluminiumsamlingsskenor är bultade till kopparutrustningsterminaler - såsom transformatorbussningar eller kretsbrytarkuddar - är bimetalliska övergångskontakter och ledande fogmassa obligatoriska för att förhindra galvanisk korrosion och bibehålla lågt kontaktmotstånd över tiden.

Val av isolering för lågspännings- och medelspänningstillämpningar

Val av isolering är ett av de mest avgörande besluten i samlingsskenespecifikationen. Isoleringsfel står för en betydande andel av ställverksavbrott och säkerhetsincidenter. Rätt isoleringssystem måste anpassas till driftsspänningen, omgivande miljö, termisk klass och den fysiska formen av samlingsskeneenheten.

Lågspänningsisoleringssystem

För lågspänningssamlingsskenor vid spänningar upp till 1 000 V AC är följande isoleringssystem oftast specificerade:

• PVC-hylsa: Standard för 690 V AC-system; klassad till 70°C eller 105°C beroende på kvalitet. Låg kostnad och lätt att applicera. Lämplig för rena inomhusmiljöer med måttlig luftfuktighet.
• Värmekrympande polyolefinslang: Ger ett anpassat, fuktbeständigt isoleringsskikt; klassad för 600 V till 1 kV; finns i versioner med dubbla väggar med inre självhäftande tätningsmedel för förbättrat miljöskydd vid IP54 eller högre kapslingar.
• Epoxipulverlackering: Appliceras elektrostatiskt och härdas för att ge en hård, enhetlig beläggning med dielektrisk hållfasthet på ungefär 20–25 kV/mm . Ger både elektrisk isolering och mekaniskt ytskydd. Används ofta för platta samlingsskenor i kompakta ställverksenheter.
• Luftisolering med fasbarriärer: För samlingsskenor inom metallslutna sammansättningar ger fas-till-fas och fas-till-jord isolerande barriärer (vanligen gjorda av glasförstärkt polyester eller polykarbonatskiva) nödvändiga utrymmen utan att applicera isolering direkt på ledaren. Detta tillvägagångssätt är vanligt i stora LV-centraler där samlingsskenor kan behöva inspekteras eller dras åt igen under drift.

Mellanspänningsisoleringssystem

Ett mellanspänningsskenasystem kräver betydligt mer robust isolering. Vid 12 kV är fas-till-jord-driftspänningen ungefär 6,9 kV RMS , och systemet måste klara en 75 kV blixtimpuls och en 28 kV effektfrekvenstestspänning enligt IEC 62271-1.

• Gjuten epoxihartsisolering: Används i helisolerade och skärmade (FIS) busskanalsystem för 12–36 kV. Hela samlingsskenan är inkapslad i gjuten epoxi, vilket eliminerar luftgap och ger pålitlig prestanda i miljöer med hög luftfuktighet, förorenade eller kondenserande. Särskilt lämpad för kustnära industriområden och underjordiska transformatorstationer.
• Tvärbunden polyeten (XLPE) isolering: Appliceras på prefabricerad mellanspänningsbuskanal. Klassad för kontinuerliga driftstemperaturer upp till 90°C och kortslutningstemperaturer upp till 250°C . Ger bra fuktbeständighet och mekanisk flexibilitet för installationer med begränsat dirigeringsutrymme.
• Luftisolering med solida distanser: Det traditionella tillvägagångssättet i metallbeklädda och metallslutna ställverk. Avstånd från fas-till-jord och fas-till-fas upprätthålls av epoxiharts eller porslinsstödisolatorer. Krypavstånd måste överensstämma med IEC 60071-kraven för platsens föroreningsnivå — vid föroreningsgrad 3, minst 25 mm per kV fas-till-jord krävs.
• SF6 gasisolering: Används i gasisolerade ställverk (GIS) där hela samlingsskensystemet är inneslutet i en jordad metallkapsling fylld med SF6-gas vid cirka 3–5 bar absolut tryck. SF6 har en dielektrisk hållfasthet ungefär 2,5 gånger luften vid atmosfärstryck, vilket möjliggör dramatiskt reducerade kapslingsdimensioner. Detta tillvägagångssätt används där utrymmet är starkt begränsat, såsom underjordiska transformatorstationer i städerna och ställverk för offshoreplattformar.

Kapslingstyp, IP-klassificering och termisk nedstämpling

Kapslingen som inrymmer samlingsskensystemet har en direkt effekt på den strömstyrka som kan uppnås. Högre IP-klassificeringar begränsar luftflödet genom kapslingen, vilket minskar konvektiv värmeavledning från samlingsskenans yta och kräver att samlingsskenan reduceras från sin utomhusklassificering.

Som en praktisk vägledning för sluten samlingsskenas strömnedsättning baserat på IP-klass:

• IP31 / IP42 (standard inomhusställverk): Minimal begränsning av naturlig ventilation. Nedsättningsfaktor cirka 0,90–1,00 i förhållande till friluftsbetyg.
• IP54 (damm- och stänksäker): Minskade ventilationsöppningar. Typisk reduktionsfaktor 0,85–0,90 , vilket motsvarar en minskning av nuvarande kapacitet med 10–15 %.
• IP65 / IP66 (helt förseglad): Inga ventilationsöppningar; värmeavledning begränsad till ledning genom inneslutningsväggar. Reduktionsfaktor vanligtvis 0,75–0,85 . För högströmsskenor i IP65-kapslingar kan forcerad luftkylning eller vätskekyld bussledning behövas för att hålla samlingsskenan inom termiska gränser.
• NEMA 4X (korrosionsbeständig förseglad): Liknande termisk begränsning till IP66. Vanligtvis specificerad för livsmedelsbearbetning, farmaceutiska och marina applikationer där nedspolning och kemikalieresistens krävs.

När du anlitar en leverantör av mellanlågspänningsskenor för ett projekt som involverar kapslingar med IP54 eller högre, ska du ange kapslingens IP-klassning och intern volym vid förfrågningsskedet så att leverantören kan inkludera korrekt nedstämplingsfaktor i sina nuvarande klassificeringsberäkningar. Retroaktiv tillämpning av nedstämpling efter att samlingsskenan har specificerats resulterar ofta i underskattade enheter som misslyckas med typtestning.

Samlingsstångskonfiguration: platta, rörformiga och bussledningsformat

Samlingsskenor finns i flera fysiska format, var och en lämpad för olika spänningsklasser, strömintervall och installationsmetoder. Genom att förstå skillnaderna kan det korrekta formatet specificeras från början snarare än att anpassas efter att ställverkslayouten har fixats.

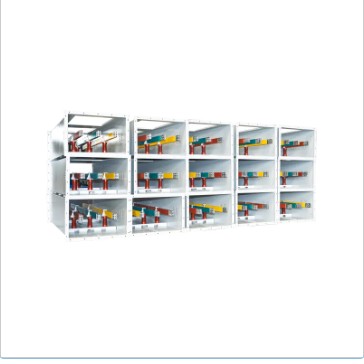

Platt rektangulär stång

Det mest använda formatet för design av lågspänningsskenor. Finns i bredder från 12 mm till 200 mm och tjocklekar från 3 mm till 20 mm i koppar eller aluminium. Flera platta stänger kan staplas parallellt för att öka strömstyrkan - ett vanligt tillvägagångssätt i högströms LV-ställverk där utrymmet i en dimension är begränsat. Till exempel kan två 100 mm × 10 mm kopparstänger parallellt bära ungefär 3 600–4 400 A , vilket effektivt fördubblar singelstavens betyg med en blygsam ökning av monteringshöjden.

Runda stång

Runda rörformiga ledare (vanligtvis 6063-T6 eller 6101-T61 aluminiumlegering, eller C11000 koppar) är standardformatet för utomhus mellanspänningssamlingsskenor i luftisolerade transformatorstationer. Den rörformade profilen maximerar ytarea-till-massa-förhållandet för värmeavledning, ger hög sektionsmodul per viktenhet för spännvidd mellan stödisolatorer, och vid spänningar över 66 kV reducerar den släta runda ytan korona-inträde genom enhetlig elektrisk fältfördelning. Rörformade samlingsskenor för 110–500 kV transformatorstationstillämpningar sträcker sig vanligtvis från 80 mm till 200 mm OD med väggtjocklekar på 6–15 mm.

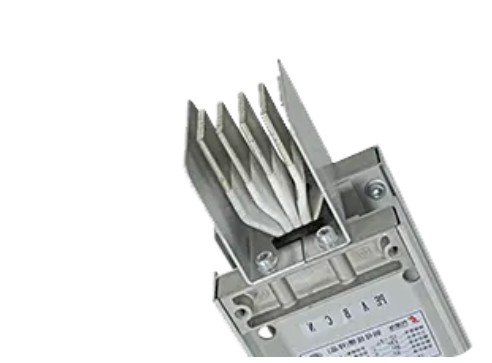

Busduct (Busway)

Prefabricerade bussledningssystem består av platta eller rörformade samlingsskenor inneslutna i ett fabriksmonterat metallhölje, tillgängliga i klassificeringar från ca. 400 A till 6 300 A för LV-applikationer och upp till 40 kA för generator- och transformatoranslutningar. Busduct erbjuder fördelarna med konsekventa fabriksverifierade strömvärden, fabrikstillämpad isolering och fasbarriärer och snabb installation på plats jämfört med fälttillverkade samlingsskenor. För medelspänningstillämpningar används en gjuthartsisolerad bussledning klassad till 12–36 kV i situationer där ett kabelalternativ skulle kräva ett opraktiskt antal parallella kablar och där en kompakt, inspekterbar väg behövs.

Tillämpliga standarder och efterlevnadskrav

Överensstämmelse med lämplig standard är ett projektgodkännandekrav, inte en valfri kvalitetsförbättring. Standarden som styr samlingsskenans montering bestämmer de typtester som måste bevittnas, de rutintest som krävs på varje enhet och den dokumentation som slutanvändaren eller myndigheten som har jurisdiktion (AHJ) kommer att kräva för idrifttagningsgodkännande.

• IEC 61439-1 och IEC 61439-2: Täck lågspänningsställverk och manöverdon. IEC 61439-1 är standarden för allmänna regler; IEC 61439-2 adresserar kraftställverk och manöveraggregat (PSC-aggregat). Typtester inkluderar verifiering av temperaturstegring, kortslutningsmotstånd, dielektriskt motstånd och test av skyddsgrad (IP).
• IEC 62271-1 och IEC 62271-200: Täck mellanspänningsställverk och manöverdon. IEC 62271-200 adresserar specifikt AC metallkapslade ställverk från 1 kV till 52 kV, inklusive typtester för den interna ljusbågsklassificeringen (IAC) – en alltmer nödvändig specifikation för personalskydd i upptagna ställverk. IAC-betyg på AFLR 16 kA i 1 sekund or 25 kA i 1 sekund är vanligtvis specificerade för MV-ställverk inomhus i kommersiella och industriella projekt.
• UL 857 (bussar): Nordamerikansk standard för bussvägssystem upp till 600 V AC, 6 000 A. Krävs för projekt i USA och Kanada där bussledning används för kraftdistribution i byggnader eller industrianläggningar.
• GB/T 5585.1 / 5585.2: Kinesiska nationella standarder för koppar- och aluminiumsamlingsskenor för elektriska ändamål. Krävs för projekt i Kina och relevant vid inköp från en leverantör av medellågspänningsskenor som tillverkar till kinesiska nationella standarder.
• IEEE Std 605: IEEE guide för bussdesign i luftisolerade transformatorstationer. Tillhandahåller beräkningsmetoden för strömstyrka, kortslutningskraft och mekanisk spännvidd för rörformiga och platta samlingsskenor i utomhustransformatorstationsstrukturer. Används i stor utsträckning i nordamerikanska allmännyttiga projekt och för projekt i regioner där IEEE snarare än IEC-standarder är den avtalsenliga grunden.

När du ställer förfrågningar till en leverantör av mellanlågspänningsskenor, ange gällande standard, erforderligt typprovningsbevis och om bevittnade tester från tredje part eller certifierade testrapporter från tredje part är acceptabla. För kritiska infrastrukturprojekt, specificering av originaltyptestcertifikat från ackrediterade testlaboratorier (KEMA, CESI, CPRI eller motsvarande) snarare än testdeklarationer av enbart tillverkare minskar projektrisken avsevärt.

Miljö- och platsspecifika överväganden

Miljöförhållandena på installationsplatsen påverkar val av samlingsskenors material, isoleringstyp, ytbehandling och underhållsintervall. Att underlåta att ta hänsyn till platsförhållandena i specifikationsstadiet resulterar i för tidig isoleringsförsämring, accelererad korrosion vid skruvförband och förkortad livslängd.

Omgivningstemperatur och höjd

För webbplatser ovan 1 000 m höjd , minskar luftdensiteten och därmed den dielektriska styrkan hos luften och den konvektiva kylningseffektiviteten. IEC 62271-1 kräver korrigering av både de dielektriska testspänningarna och strömmärket för höjder över 1 000 m. En plats på 2 000 m höjd kräver en höjdkorrigeringsfaktor på ungefär 0,94 applicerad på den märkta dielektriska mothållsspänningen , vilket innebär att utrustning som är klassad för 28 kV effektfrekvensmotstånd vid havsnivå måste verifieras på nytt vid den reducerade luftdensiteten på höjden. Nuvarande reduktion på ca 5 % per 1 000 m över 1 000 m är en allmänt tillämpad utgångspunktsuppskattning i avvaktan på detaljerad termisk beräkning.

Korrosionsmiljö

ISO 9223-korrosionskategorin för installationsplatsen reglerar det erforderliga ytskyddet för samlingsskenor, stödhårdvara och kapslingar. För anläggningar i korrosionskategori C3 (måttlig — stadsindustri i inlandet) eller lägre, är standardsamlingsskenor av koppar eller anodiserad aluminium med ledande fogmassa vid bultförband normalt lämpliga. För C4 (hög - kustnära industri) eller C5-M (mycket hög - marin offshore) krävs tenn- eller silverplätering vid alla kontaktzoner, hårdanodisering av aluminiumytor och rostfritt stål eller varmförzinkad stödbeslag. I petrokemiska och kemiska anläggningsmiljöer måste ytterligare hänsyn tas till resistens mot specifika processkemikalier, vilket kan kräva specificering av kapslingsmaterial och packningsföreningar som är resistenta mot svavelväte, klor eller ammoniak, beroende på vad som är tillämpligt.

Krav på seismiska zoner

För medelspänningssamlingsskensystem installerade i seismisk zon 2 eller högre (enligt IBC eller motsvarande nationell kod), måste samlingsskenans stödstruktur, isolatorns fribärande klassificering och höljets förankring verifieras mot jordbävningsmarkaccelerationen. Seismisk kvalifikation enligt IEEE 693 (för kraftstationer) eller IEC 62271-300 (för inomhusställverk) kan krävas av projektspecifikationen. I högseismiska zoner är flexibla anslutningar mellan samlingsskenesektioner och mellan samlingsskenan och utrustningsterminaler särskilt viktiga för att förhindra skador från differentiell rörelse vid markskakningar.

Utvärdera en leverantör av medellågspänningssamlingsskene

Den tekniska specifikationen för ett skensystem är bara lika tillförlitlig som tillverknings- och kvalitetskontrollprocesserna hos leverantören som producerar det. Att välja en kapabel och transparent leverantör av mellanlågspänningsskenor är en integrerad del av upphandlingsprocessen, inte en sekundär faktor.

• Typtestdokumentation: Begär originaltypprovningscertifikat – inte bara hänvisningar till testrapporter – som täcker temperaturstegring, kortslutningsmotstånd, dielektrisk prestanda och skyddsgrad för den specifika strömstyrkan och spänningsklassen för det levererade samlingsskensystemet. Certifikaten bör identifiera testlaboratoriet, testdatum och den exakta testade produktkonfigurationen.
• Materialcertifiering och spårbarhet: Leverantören bör tillhandahålla fabrikstestcertifikat som bekräftar ledarlegeringskvalitet, temperatur, kemisk sammansättning och elektrisk ledningsförmåga för varje produktionssats. För koppar, bekräfta C11000 (Cu-ETP) eller motsvarande; för aluminium, bekräfta 1350-H19, 6063-T6 eller 6101-T61 som tillämpligt.
• Dimensionell konsistens: Begär måttinspektionsprotokoll eller rapporter om första artikelinspektion (FAI) som bekräftar att samlingsskenans tvärsnitt, rakhet och hålpositionering (för förborrade stänger) ligger inom den specificerade toleransen. Bredd- och tjocklekstoleranser för ±0,5 mm eller bättre är typiska för samlingsskenor för precisionsställverk.
• Ytbehandlingsförmåga: Bekräfta om plätering, silverplätering eller hårdanodisering utförs internt eller på underleverantörer. Intern ytbehandling ger leverantören direkt kontroll över pläteringstjocklek, vidhäftning och täckning - en meningsfull kvalitetsfördel jämfört med underleverantörer.
• Kvalitetsledningssystem: ISO 9001-certifiering är baslinjen. För allmännyttiga och kritiska infrastrukturprojekt, be om bevis på senaste kundrevisioner, rapporter om avvikelserapporter (NCR) och register över korrigerande åtgärder. En leverantör som är villig att dela kvalitetsdata ger större säkerhet än en som bara kan erbjuda ett certifikatnummer.
• Ledtid och leveranssäkerhet: Bekräfta produktionsledtider för den specifika legeringen, tvärsnittet och bearbetningen med mervärde (skärning, borrning, plätering) som krävs. För projektkritiska komponenter för samlingsskena, be om bevis på leveransprestanda i tid och förtydliga leverantörens tillvägagångssätt för att hantera tillgången på råmaterial under perioder med begränsad leveranskedja.

Installations- och underhållspraxis som skyddar långtidsprestanda

Ett korrekt specificerat samlingsskenesystem kan fortfarande underprestera om installations- och underhållspraxis är otillräcklig. De vanligaste installationsrelaterade orsakerna till försämring av samlingsskenorna är dåligt förberedda skruvförband, felaktigt bultmoment och ouppbyggd termisk expansion.

Förberedelse av skruvförband och vridmoment

Rengör båda kontaktytorna till blank metall med en stålborste av rostfritt stål omedelbart före montering vid varje skruvad samlingsskenor. Applicera ledande fogmassa (zinkbaserad för aluminium, petroleumbaserad för koppar) på båda ytorna. Dra åt bultarna till tillverkarens specificerade vridmoment - vanligtvis 20–30 Nm för M10 bultar and 40–60 Nm för M12-bultar i koppar-till-koppar-anslutningar. Använd Belleville fjäderbrickor under bulthuvuden och muttrar vid alla anslutningar av aluminiumskenor för att kompensera för den aluminiumkrypavslappning som uppstår under ihållande tryckbelastning vid förhöjda temperaturer.

Termisk expansionshantering

Koppar har en termisk expansionskoefficient på ca 17 x 10⁻⁶/°C ; aluminium ungefär 23 x 10⁻⁶/°C . På en 20-meters bussbana av aluminium ger en temperaturändring på 70°C – från kall omgivning under driftsättning till fullast sommardriftstemperatur – ca. 32 mm linjär expansion . Om denna rörelse inte tas upp av glidande stödklämmor och flexibla expansionsfogar med lämpliga intervall, orsakar den resulterande tryckspänningen buckling av ledaren, skador på stödisolatorer och progressiv lossning av bultförband. Flexibla expansionsfogar bör installeras med intervall som inte överstiger 30–40 meter på raka busslinjer och vid varje anslutning till fasta utrustningsterminaler.

Termografisk inspektion

Infraröda termografiska undersökningar av samlingsskenor med skruvförband under driftsbelastning är det mest kostnadseffektiva underhållsverktyget för att identifiera utvecklande högresistansanslutningar innan de orsakar termiska skador eller serviceavbrott. För medelspänningssamlingsskenor och högströmslågspänningsenheter bör termografisk inspektion utföras vid idrifttagning och upprepas med intervaller av inte mer än 12 månader för kritiska kretsar. En gemensam löpning mer än 10°C över intilliggande anslutningar vid ekvivalent belastning indikerar förhöjt kontaktmotstånd som kräver undersökning och sanering.
