Vad är en PTFE rörformig samlingsskena?

En PTFE rörformig samlingsskena är en högspänningskraftöverföringsenhet som använder ett metallrör (vanligtvis koppar eller aluminium) som ledare, PTFE-orienterad film som det primära isoleringsmediet och en precisionsmekanisk lindningsprocess för att bygga en flerlagers skärmningsstruktur. Dess kärnegenskaper inkluderar: PTFE-filmer belagda med silikonolja mellan skikten för att bilda ett tätt, hålrumsfritt kontinuerligt dielektrikum; en konfiguration på inte mindre än 5 kapacitiva skärmskikt (inklusive nollpotential, graderade och jordade skärmskikt); och krypförlängningskomponenter av silikongummi för att uppnå optimerad elektrisk fältfördelning och förbättrad krypprestanda.

Denna typ av samlingsskena arbetar inom ett temperaturområde på -60℃ till 250℃ , uppnår en skyddsklass på IP68 , och erbjuder utmärkt korrosionsbeständighet och hög/låg temperaturtolerans, vilket gör den specialbyggd för extrema driftsmiljöer.

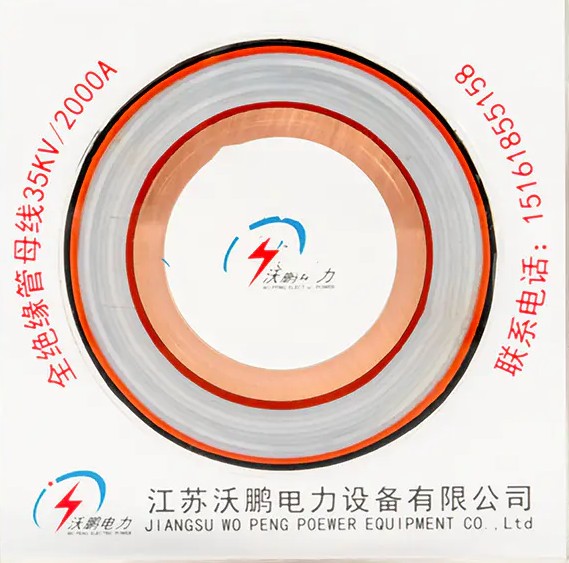

Strukturanalys: Precisionsdesign av femlagers skyddssystem

Isoleringsstrukturen hos den rörformade PTFE-skenan antar ett skiktat skyddskoncept inifrån och ut, där varje lager uppfyller specifika elektriska och mekaniska funktioner:

Ledarskikt och värmeavledningsstruktur

Ledaren använder vanligtvis T2Y-kopparrör med hög renhet med en kopparhalt på ≥99,90 %. Jämfört med rektangulära ledare med samma tvärsnitt ökar den rörformiga strukturen ytan med 40 % och förbättrar strömtäthetsfördelningslikformigheten med 60 % . I tekniska tester uppvisade en Φ200×10 mm kopparrörformig samlingsskena som bär 4000A en temperaturökning 15 ℃ lägre än konventionella kablar. Den ihåliga strukturen håller hudeffektkoefficienten Kf≤1, vilket minskar AC-motståndet med 35 % jämfört med rektangulära ledare; en Φ300×15mm specifikation kan kontinuerligt bära 12000A .

Primärt isoleringsskikt: PTFE-orienterad film

Det primära isoleringsskiktet använder PTFE-orienterad foliefilm impregnerad med silikonolja. PTFE-molekylkedjan antar ett spiralformigt arrangemang med en kol-fluorbindningsenergi på 485kJ/mol, vilket ger materialet extremt hög kemisk stabilitet. Detta isoleringsskikt förblir stabilt över ett temperaturintervall på -250℃ till 340℃ ; efter 10 års drift i miljöer med 80 ℃ dagliga temperatursvängningar, ökar dielektriska förluster med endast 0,003 % .

Flerlagers kapacitivt skärmningssystem

Avskärmningsskiktets struktur inkluderar vanligtvis:

• Noll-potential avskärmande lager : Fäster tätt mot ledarytan för att utjämna det elektriska fältet vid ledarytan
• Graderat avskärmande lager : Ett 0,2 mm flätat kopparnätsbälte bildar en Faraday-bureffekt, vilket minskar samlingsskenans elektriska fältstyrka från 2,3 kV/mm till 0,7 kV/mm och helt eliminera riskerna för coronaurladdningar
• Jordat skärmskikt : Ger slutligt skydd mot jordning

Konfigurationen av krypförlängningskomponenter av silikongummi optimerar ytterligare fördelningen av det elektriska fältet i slutet, vilket förhindrar yturladdning.

Skyddande yttre lager

Det yttre lagret använder polyolefinpolymerhöljen eller silikongummimaterial med en IP68 skyddsklassning som helt förhindrar inträngning av damm och möjliggör långvarig drift under vatten. I saltspraytester är den 10-åriga korrosionshastigheten ≤ 0,01 mm/år .

Materialegenskaper: PTFE anpassningsförmåga till extrema miljöer

Som det primära isoleringsmaterialet för samlingsskenor härrör PTFE:s prestandafördelar från dess unika molekylära struktur:

Observera att PTFE börjar betydande termisk sönderdelning vid 380 ℃, så tekniska tillämpningar bör bibehålla en temperatursäkerhetsmarginal på 10-15 % och hålla driftstemperaturerna under 240 ℃. Så lite som 0,1 % förorening kan minska värmeförvrängningstemperaturen med 12 ℃, vilket gör kontrollen av materialets renhet kritisk.

Prestandafördelar: Varför välja en rörformig struktur

Revolutionerande förbättring av strömförande kapacitet

Den ihåliga rörformiga strukturen förändrar i grunden nuvarande distributionsmönster. State Grid UHV-projektets testdata visar att rörformade samlingsskenorslösningar förbättrar strömförande kapacitet med 200 % jämfört med traditionella rektangulära samlingsskenor. Principen ligger i att effektivt dämpa hudeffekten i rörformiga ledare, vilket resulterar i en jämnare strömfördelning och avsevärt minskat AC-motstånd.

Strukturella fördelar i mekanisk styrka

Rörtvärsnittets sektionsmodul når 4 gånger rektangulära samlingsskenor. I enkelspann 13-meters stödkonstruktioner tål den 50kA kortslutningsströmpåverkan utan deformation, vilket minskar konsolanvändningen med 60 % jämfört med traditionella lösningar. Denna egenskap ger den oersättliga fördelar i stora fabriker, transformatorstationer och tunnelprojekt.

Omfattande utveckling av miljöanpassningsförmåga

Det yttre skyddssystemet klarar C5-nivån anti-korrosionscertifiering. Anti-UV trefärgade höljen uppvisar färgskillnadsförändringar ΔE≤3 (CIE Lab* standard) under intensivt solljus. Det skyddande yttre skiktet tål 30 meters vattendjupstryck och havsvattenerosion, med en designlivslängd som överstiger 30 år .

Applikationsscenarier: Täckning från land till djupt hav

Ny energiproduktion

I applikationer för vindkraftsparker till havs, PTFE rörformade samlingsskenor ersätta traditionell GIS-utrustning, vilket minskar transformatorstationens fotavtryck med 40 % . Dess antivibrationsdesign tål kategori 12 tyfoner med en vibrationsaccelerationstolerans på 5g . I fotovoltaiska kraftverk tål PTFE-isoleringsskikt dagliga temperatursvängningar på 80 ℃, vilket säkerställer tillförlitlig DC-högspänningsöverföring.

Kemiska och korrosiva miljöer

PTFE kan motstå praktiskt taget alla kända syror, baser, organiska lösningsmedel och oxidationsmedel. I kemiska produktionsmiljöer samlar samlingsskenor inte lätt föroreningar, och isoleringsförmågan försämras inte på grund av kemisk korrosion. Appliceringen av fyllda PTFE-material i mekanisk utrustning löser också problemet med smörjoljeförorenande produkter.

Kommunal infrastruktur och specialprojekt

I tunnlar över havet, integrerade ledningskorridorer och andra fuktiga eller nedsänkta miljöer säkerställer IP68-skyddsklassningen en långsiktig tillförlitlig drift av samlingsskenorna. Bågformade samlingsskenor kan anpassas till byggnadsytor med installationstoleranser som kontrolleras inom ±1 mm , som uppfyller de dubbla kraven på modern arkitektonisk estetik och funktionalitet.

Extrema temperaturmiljöer

I extremt kalla områden upprätthåller PTFE en viss grad av flexibilitet vid -260 ℃ ultralåga temperaturer; i industriella miljöer med hög temperatur förblir dess draghållfasthet vid 260 ℃ ungefär 5 MPa (ca 1/5 av rumstemperaturvärdet), med en böjhållfasthet på 1,4 MPa , säkerställa strukturell integritet i nödlägen.

Teknikutveckling och framtida riktningar

Intelligent övervakningsintegration

Nästa generation PTFE rörformade samlingsskenor kan integrera inbyggda fiberoptiska temperaturövervakningssystem för ledartemperaturövervakning i realtid. Teknisk praxis visar att denna teknik kan ge tidig varning om potentiella hot spots 48 timmar i förväg, vilket minskar felfrekvensen från 0,3/år till 0,02/år . Framtida iterationer kommer att integrera 5G-kommunikationsmoduler för att möjliggöra realtidsuppladdning av 128 driftsparametrar och förutsägande underhåll.

Grönt materialuppgradering

Den nya generationens produkter som använder återvunnet kopparmaterial (kopparinnehåll ≥95 % återvunnet material) minskar koldioxidavtrycket med 38 % jämfört med traditionella produkter i koldioxidkänsliga scenarier som datacenter, i linje med den globala trenden mot energiutrustning med låga koldioxidutsläpp.

Supraledande teknikutforskning

Laboratoriesteg högtemperatur supraledande kopparrörformade samlingsskenor har redan uppnåtts 20000A strömförande kapacitet vid -196 ℃, med kommersiell tillämpning förväntad omkring 2030, vilket kommer att omdefiniera de tekniska gränserna för högströmsöverföring.

Urval och drift och underhåll

I praktiska tekniska tillämpningar förtjänar följande tekniska punkter uppmärksamhet:

1. Val av väggtjocklek : För kemiska rörledningstätningstillämpningar rekommenderas ofyllda PTFE-hylsor med väggtjocklek ≥1 mm; för applikationer med elektrisk isolering som utsätts för cyklisk termisk stöt rekommenderas kolfiberförstärkta modeller, med termisk utmattningslivslängd 3 gånger standardmodellerna
2. Temperaturmarginal : Alla högtemperaturapplikationer bör hålla en temperatursäkerhetsmarginal på 10-15 %
3. Partiell urladdningskontroll : Kvalitetsprodukter bör kontrollera partiell utsläpp nedan 5pC (vid testspänning 1,5Ur), överlägsen IEC-standardgränsen på 10pC
4. Avskärmande lagerintegritet : Kontinuiteten hos graderade skärmskikt påverkar direkt distributionen av elektriska fält; installationen måste undvika brott eller skrynkling av kopparnätsbälten
