Hur man väljer rätt aluminiumlegeringsrörbussskena

Det mest direkta svaret: välj din rörformig samlingsskena i aluminiumlegering baserat på fyra kärnparametrar - legeringskvalitet, ytterdiameter och väggtjocklek, strömklassificering av aluminiumrörskenor och miljöförhållochena på din installationsplats. Att få dessa fyra rätt eliminerar de vanligaste orsakerna till för tidigt fel, termisk överbelastning och mekanisk kollaps i utomhustransformatorstationer och transmissionsstrukturer. Den här guiden går igenom varje faktor med specifika data, branschjämförelser och praktisk vägledning för att hjälpa ingenjörer, inköpsteam och projektledare att fatta välinformerade beslut.

Varför aluminiumrörsbussskenor är det föredragna valet för högspänningsinstallationer

Rörformade samlingsskenor av aluminiumlegering har till stor del ersatt solida och platta ledarformat i mellan- och högspänningsställverk utomhus, transformatorstationer och transmissionsstrukturer. Skälen stöds väl av tekniska data.

En ihålig rörformad profil använder material mer effektivt än en solid stång med motsvarande tvärsnitt. För en given strömförande kapacitet kan en rörformad ledare uppnå samma hudeffektprestanda med 30–40 % mindre materialmassa jämfört med ett fast spö. Detta leder direkt till minskad strukturell belastning på stödisolatorer och portalstålverk - en betydande fördel i busarrangemang med långa spann för transformatorstationer där spännvidder av 8 till 15 meter mellan stöd är typiska.

Aluminiumlegeringar erbjuder också en styrka-till-vikt-förhållande som stål och koppar inte kan matcha till jämförbara kostnadsnivåer. För utomhusapplikationer som utsätts för vind, isbelastning och seismiska händelser är denna mekaniska prestanda inte bara en bekvämlighet – det är ett strukturellt säkerhetskrav. Det rörformade tvärsnittet ger hög sektionsmodul och tröghetsmoment per viktenhet, vilket möjliggör längre spännvidder utan överdriven häng eller vibrationsinducerad utmattning vid klämfästpunkter.

Korrosionsbeständighet är en annan praktisk fördel. Det naturliga oxidskiktet på ytor av aluminiumlegering ger tillräckligt skydd i de flesta atmosfäriska miljöer. I kustnära eller tungt industriella miljöer kan anodisering eller speciella ytbehandlingar specificeras för att förlänga livslängden utöver 30 år med rutinunderhåll.

Förstå aluminiumlegeringskvaliteter som används i rörformade bussstänger

Alla aluminiumlegeringar fungerar inte lika bra i samlingsskenor. Valet av legeringskvalitet påverkar elektrisk ledningsförmåga, draghållfasthet, svetsbarhet och motstånd mot spänningskorrosion. De tre vanligaste legeringsserierna för applikationer med rörformade samlingsskenor av aluminiumlegering är 1xxx, 6xxx och den mindre vanliga 5xxx-serien.

1350 legering (Al 99,5 % — 1xxx-serien)

Alloy 1350-H14 eller H19 är standardkvaliteten för elektriska ledare. Den innehåller ett minimum av 99,5% aluminium och uppnår en elektrisk ledningsförmåga på ungefär 61 % IACS (Internationell glödgat kopparstandard). Draghållfastheten är måttlig - vanligtvis 95–130 MPa beroende på temperament — vilket begränsar dess användning till kortare spann eller tillämpningar där strukturella belastningar är blygsamma. Dess främsta fördel är maximal konduktivitet per enhetstvärsnitt, vilket gör den till den föredragna legeringen när minimering av resistansförluster är det överordnade designmålet.

6061 och 6063 legering (Al-Mg-Si — 6xxx-serien)

6xxx-seriens legeringar representerar den mest använda gruppen för strukturella samlingsskenor. Legering 6061-T6 erbjuder draghållfasthet 260–310 MPa och en sträckgräns på ca 240–276 MPa , samtidigt som den elektriska ledningsförmågan bibehålls på ca 43 % IACS . Legering 6063-T6 ger något lägre hållfasthet (draghållfasthet ~205–240 MPa) men högre konduktivitet (~53% IACS) och utmärkt extruderbarhet, vilket gör det till det föredragna valet för komplexa rörformiga profiler.

I de flesta transformatorstations samlingsskenor har 6063-T6 den mest praktiska balansen mellan elektrisk prestanda och mekanisk lastbärande kapacitet. Den uppvisar också god svetsbarhet med MIG- eller TIG-processer, vilket är avgörande för fältskarvar och expansionsslingor.

6101 legering (Al-Mg-Si — hög ledningsförmåga strukturell)

Alloy 6101-T61 eller T64 är speciellt utvecklad för applikationer med elektriska bussledare där både mekanisk styrka och konduktivitet över 55 % IACS krävs. Det uppnår 55–57 % IACS med en draghållfasthet på ca 220–260 MPa . Denna legering specificeras ofta för bussystem för högströmsgeneratorer och busstrukturer för transformatorstationer med stor kapacitet där varken konduktivitet eller strukturell prestanda kan äventyras avsevärt.

Rörformig samlingsskena i aluminium Strömvärde: Hur man dimensionerar rätt

Den aluminiumrörformade samlingsskenans strömstyrka bestäms av ledarens förmåga att avleda värme som genereras av resistiva förluster (I²R) utan att överskrida den maximalt tillåtna ledartemperaturen - vanligtvis 90°C för kontinuerligt klassade samlingsskenor i aluminium i enlighet med IEC 62271 och ANSI/IEEE standarder.

Nuvarande betyg beror på följande variabler:

• Ytterdiameter (OD) och väggtjocklek — tillsammans definierar tvärsnittsarea och ytarea för värmeavledning
• Legeringskonduktivitet i %IACS
• Omgivningstemperatur (standardreferens: 40°C för IEC, 25°C för IEEE )
• Solinstrålning (betydande för horisontella samlingsskenor utomhus)
• Vindhastighet (ökar konvektiv kylning, antas vanligtvis vid 0,6 m/s till 1,0 m/s för konservativa utomhusbetyg)
• Ledarorientering (horisontell vs vertikal påverkar naturlig konvektion)

Som en praktisk referens ger tabellen nedan indikativa strömvärden för 6063-T6 aluminiumrörformade samlingsskenor vid 40°C omgivning, i stillastående luft (konservativ), med en maximal ledartemperatur på 90°C:

Dessa värden är vägledande. Utför alltid en platsspecifik termisk klassificeringsberäkning använda den faktiska omgivningstemperaturen, solabsorptionskoefficienten, emissiviteten och vindhastighetsdata för projektplatsen. På höghöjdsplatser över 2 000 m minskar luftdensiteten och konvektiv kylning reduceras, vilket kräver ytterligare nedstämpling av typiskt 5–10 % per 1 000 m över 1 000 m höjd .

Kortslutningsströmtålighet är lika viktigt. För en 110 kV transformatorstation med en systemfelsnivå på 40 kA i 1 sekund , måste det erforderliga ledartvärsnittet baserat på adiabatisk uppvärmning beräknas för att säkerställa att temperaturen inte överskrider legeringens korttidshållfasthetsgräns (vanligtvis 200°C för 6063-T6 ). Med den adiabatiska formeln: A = I × √t / K , där K för aluminium är ungefär 87 A·s^0,5/mm², kräver ett fel på 40 kA/1 s ett minsta tvärsnitt på ungefär 460 mm² — väl inom intervallet för standardrörformade profiler men en parameter som måste verifieras explicit.

Dimensionsval: Ytterdiameter, väggtjocklek och spännvidd

Att välja rätt ytterdiameter och väggtjocklek innebär att balansera tre konkurrerande krav: strömförande kapacitet, mekanisk hållfasthet under spännbelastning och koronaurladdningshantering vid höga spänningar.

Aktuella överväganden och hudeffekter

Vid effektfrekvenser (50 eller 60 Hz) tenderar växelström att flyta företrädesvis nära den yttre ytan av en ledare - hudeffekten. Skaldjupet för aluminium vid 50 Hz är ungefär 11 mm . Detta innebär att för ett rör med en väggtjocklek större än cirka 11 mm bidrar väggens inre del mindre till strömledningen än den yttre zonen. För de flesta praktiska samlingsskenordiametrar (OD 50–200 mm) med väggtjocklekar på 5–15 mm är hudeffektpåverkan måttlig men bör beaktas vid resistansberäkningar, särskilt vid högre frekvenser eller med betydande övertonsinnehåll.

I praktiken innebär detta att öka ytterdiametern (snarare än väggtjockleken) är det effektivare sättet att öka strömkapaciteten när väggtjockleken överstiger cirka 8–10 mm. En större diameter ökar också den tillgängliga ytan för konvektiv värmeavledning.

Mekanisk spännbelastning

Samlingsskenan måste stödja sin egen vikt, vindbelastning, och i vissa regioner, isackumulering, över hela konstruktionsspannet utan att överskrida tillåtna spännings- eller deformationsgränser. Den kritiska konstruktionskontrollen är den maximala böjspänningen i mitten av spann eller vid klämfästpunkter.

För ett enkelt uppbyggt horisontellt spann är det maximala böjmomentet M = wL²/8, där w är den fördelade lasten per längdenhet (N/m) och L är spännlängden. Den resulterande böjspänningen σ = M × (OD/2) / I, där I är det andra areamomentet för det rörformiga tvärsnittet. För 6063-T6 med en sträckgräns på ca 170 MPa , är den konstruktions tillåtna spänningen vanligtvis inställd på 50–65 % av utbytet , vilket ger en tillåten på ca 85–110 MPa .

Till exempel ett 100 mm OD × 8 mm vägg 6063-T6-rör på ett 10-meters spännvidd med en fördelad vindlast på 300 N/m och egenvikt på ca. 19,2 N/m skulle uppleva en kombinerad fördelad belastning på ungefär 320 N/m. Den resulterande mellanspannböjspänningen beräknas till ungefär 62 MPa — bekvämt inom det tillåtna området, vilket bekräftar att spännvidden är strukturellt acceptabel.

Coronaurladdning och minsta ledardiameter

Vid spänningar över cirka 66 kV blir den elektriska fältgradienten vid ledarytan en konstruktionsbegränsning. Koronaurladdning uppstår när det elektriska fältet på ytan överstiger ungefär 1 500 kV/m (topp) i luften vid havsnivån. En ökning av ledarens yttre diameter minskar ytfältsgradienten och höjer koronastartspänningen.

För ett 220 kV-system med en fas-till-jord-spänning på cirka 127 kV (RMS), en minsta ledar-OD på ca. 80–100 mm krävs vanligtvis för att upprätthålla coronaprestanda inom acceptabla gränser. Vid 500 kV, OD-värden på 120–180 mm är typiska. Det är därför den yttre diametern på högspänningsskenor ofta drivs av koronakrav snarare än enbart strömstyrkan.

Alternativ för ytbehandling och korrosionsskydd

Yttillståndet hos en rörformig samlingsskena av aluminiumlegering påverkar både dess långvariga korrosionsbeständighet och den elektriska prestandan hos bultade eller fastklämda leder. Att förstå tillgängliga behandlingsalternativ hjälper till att matcha specifikationen till installationsmiljön.

Fräsfinish (extruderad)

De flesta rörformade samlingsskenor i aluminium levereras med en fräsfinish - den naturliga extruderade ytan med ett tunt lager av naturligt oxid. Detta är lämpligt för inre, icke-industriella miljöer med måttlig luftfuktighet. Ytan bör rengöras och en kontaktfogmassa appliceras vid alla skruvförband för att förhindra galvanisk korrosion och minska kontaktmotståndet.

Anodisering

Hård anodisering ger ett oxidskikt av 25–100 µm tjocklek, vilket avsevärt förbättrar motståndskraften mot nötning, gropkorrosion och atmosfäriskt angrepp. Det är den föredragna ytbehandlingen för kustmiljöer (marina C4–C5 korrosionskategorier enligt ISO 9223) och för installationer i kemiska anläggningsatmosfärer. Observera att anodiserade ytor vid kontaktytor måste slipas eller maskeras innan anodisering för att bibehålla låg kontaktmotstånd vid fogar.

Plåt eller silverplätering vid kontaktzoner

Vid kontaktytor med skruvförband, plätering (vanligtvis 10–25 µm ) eller silverplätering ( 5–15 µm ) specificeras ofta för att förhindra uppbyggnad av aluminiumoxid och säkerställa stabil elektrisk kontakt med låg resistans under hela livslängden. Silverplätering ger lägre och mer stabil kontaktmotstånd men till högre kostnad; tennplätering används ofta som ett praktiskt och kostnadsbalanserat alternativ.

Färgbeläggningar

I vissa industriprojekt är den rörformade samlingsskenans kropp (exklusive kontaktzoner) belagd med en epoxiprimer plus polyuretan-topplacksystem. Detta är vanligt i petrokemiska eller offshore-applikationer där en miljö av C5-M-korrosionskategori förväntas. Beläggningens tjocklek är typiskt 80–120 µm DFT (torrfilmtjocklek) per skikt för ett tvåskiktssystem.

Termisk expansion och flexibel anslutningsdesign

Aluminium har en termisk expansionskoefficient på ca 23 x 10⁻⁶/°C — cirka 40 % högre än stål. På ett 15-meters skenspann ger en temperaturförändring på 60°C (från vinterlåg till sommar fulllast hög) en linjär expansion på ca. 20,7 mm . Om denna expansion inte tas emot av flexibla expansionsfogar eller glidande klämfästen, kan den resulterande tryckspänningen orsaka buckling, klämskador eller isolatorfel.

Standardpraxis är att installera en flexibel expansionsfog - vanligtvis en flexibel koppling av laminerat aluminium eller expansionskoppling av bälgtyp - med intervall som inte överstiger 30–40 meter på långa raka busslinjer och vid varje punkt där bussen växlar riktning eller ansluter till utrustningsterminaler. Expansionsöglor bildade av böjda rörsektioner används också där utrymmet tillåter, vilket ger den erforderliga axiella rörelsekapaciteten samtidigt som ledarkontinuiteten bibehålls.

Vid anslutningar av utrustningsterminaler - såsom transformatorbussningar, kretsbrytaranslutningar eller frånkopplingskontakter - måste alltid ett flexibelt kontaktdon användas för att koppla bort samlingsskenans termiska rörelser från utrustningens anslutningskrafter. De flesta transformator- och ställverkstillverkare anger en maximalt tillåten terminalkraft, vanligtvis inom intervallet 300–800 N radiell kraft , som en styv skenanslutning lätt skulle överträffa under termisk cykling.

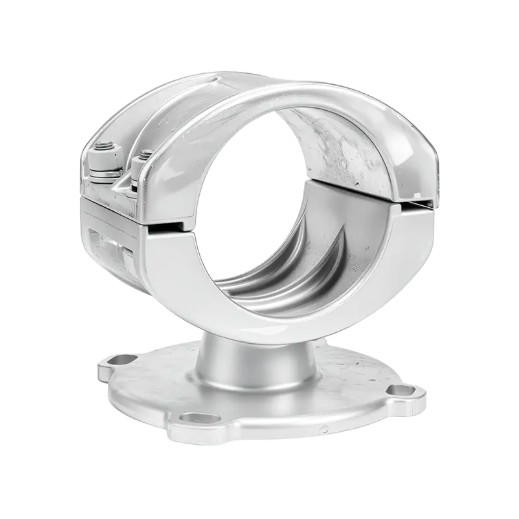

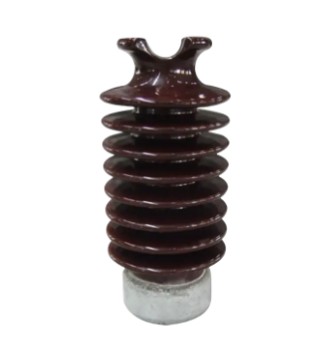

Val av klämma och stöd för hårdvara

Prestandan hos ett rörformigt samlingsskenesystem av aluminiumlegering beror lika mycket på kvaliteten och det korrekta valet av stödbeslag som på själva ledaren. Dålig klämdesign är en av de främsta orsakerna till vibrationsutmattningsfel vid stödpunkter.

Fasta vs glidande klämmor

Fasta klämmor förankrar samlingsskenan styvt vid en eller flera punkter på spännet - vanligtvis i mitten av en lång bana - medan glid- eller expansionsklämmor vid alla andra stödpunkter tillåter ledaren att röra sig axiellt. Ett typiskt arrangemang för en 30-meters bussbana använder en fast klämma i mitten och glidklämmor i varje ände och vid eventuella mellanstöd. Detta arrangemang kontrollerar termisk expansionsrörelse symmetriskt och förhindrar buckling.

Klämmaterialkompatibilitet

Klämkroppar i direkt kontakt med aluminiumsamlingsskenor bör vara tillverkade av aluminiumlegering (helst samma legeringsserie) eller lämpligt belagt gjutjärn för att undvika bimetallisk galvanisk korrosion. Fästelement av rostfritt stål med isolerande brickor eller antigalvanisk blandning rekommenderas där järnhaltig hårdvara kommer i kontakt med aluminium.

Vibrationsdämpare

Eolisk vibration — den resonansvibration som induceras av konstant vind vid låga hastigheter på 1–7 m/s — kan orsaka utmattningssprickor vid klämfästen efteråt 10⁷ till 10⁹ laddningscykler . För samlingsskenor som överstiger 8 meter på utsatta platser utomhus bör vibrationsdämpare av stockbridge-typ eller elastomeriska dämparhylsor specificeras. Dessa är vanligtvis installerade inom 0,5 till 1,0 meter av varje stödklämma.

Standarder och testkrav för aluminiumrörbussskenor

Överensstämmelse med erkända standarder säkerställer att den rörformade samlingsskena av aluminiumlegering som du anger har producerats och testats till definierade kvalitetströsklar. Följande standarder är mest relevanta:

• IEC 60105 — Aluminium och aluminiumlegeringar: bearbetade produkter för elektriska ändamål. Täcker kemisk sammansättning, mekaniska egenskaper och konduktivitetskrav för 1350 och 6xxx serielegeringar som används i samlingsskenor.
• ASTM B241 / B241M — Standardspecifikation för sömlösa rör av aluminium och aluminiumlegeringar och sömlöst extruderat rör. Bred referens för dimensionstoleranser, dragegenskaper och legeringssammansättning för 6061 och 6063 rörformiga produkter.
• EN 755-2 / EN 754-2 — Europeiska standarder för runda och dragna rör av extruderade aluminiumlegeringar, som specificerar mekaniska egenskaper för 6063 och 6061 legeringar i olika härdningar.
• GB/T 5585.2 — Kinesisk nationell standard för samlingsskenor av aluminium och aluminiumlegering för elektriska ändamål. Relevant för projekt i Kina och för produkter som kommer från kinesiska leverantörer av aluminiumrörformade samlingsskenor.
• IEC 62271-1 — Gemensamma specifikationer för högspänningsställverk och styrutrustning. Reglerar temperaturstegring, kortslutningsmotstånd och dielektriska prestandakrav för samlingsskenor i ställverksenheter.
• IEEE Std 605 — IEEE-guide för bussdesign i luftisolerade transformatorstationer. Tillhandahåller omfattande metodik för strömklassning, mekanisk design och beräkningar av kortslutningskrafter för installationer av samlingsskenor utomhus.

När du begär offerter från en leverantör av aluminiumrörformade samlingsskenor, specificera vilken standard som styr materialegenskaper, dimensionstoleranser och testcertifiering. Begär brukstestcertifikat (MTC) som bekräftar kemisk sammansättning och mekaniska egenskaper för den specifika produktionssatsen, inte generiska katalogdata.

Vad man ska utvärdera när man väljer en leverantör av aluminiumrörsbussskenor

Upphandlingsbeslut för rörformade samlingsskenor av aluminiumlegering innebär mer än att jämföra katalogspecifikationer. En tekniskt kompetent och kvalitetssäkrad leverantör minskar projektrisken under design-, tillverknings-, leverans- och installationsfaserna.

Extrudering och tillverkningsförmåga

En kapabel leverantör av aluminiumrörformade samlingsskenor bör driva eller ha direkt tillgång till extruderingspressar som kan producera det erforderliga OD-intervallet - vanligtvis 40 mm till 300 mm OD för transformatorstationstillämpningar. Verifiera att leverantören kan hålla de dimensionella toleranser som anges av din design: typiskt ±0,5 % på OD and ±5% på väggtjocklek för standard EN- eller ASTM-toleranser, eller snävare toleranser för precisionsställverkstillämpningar.

Mervärdesbearbetning

Många transformatorstationsprojekt kräver samlingsskenor som anländer förskurna i längd, med borrade eller stansade bulthål, bearbetade ändytor och pläterade kontaktzoner. Bekräfta om leverantören tillhandahåller dessa mervärdestjänster internt eller lägger ut dem på underleverantörer, eftersom underleverantörer lägger till ledtid och potentiella kvalitetskontrollluckor. Intern CNC-bearbetning, borrning och plätering är en meningsfull skillnad.

Material spårbarhet

Full materialspårbarhet - från ämnessmältantalet till extruderingskörning, värmebehandling och slutinspektion - är ett krav för energi- och kraftproduktionsprojekt. Leverantören bör kunna tillhandahålla värmenummer, legeringscertifiering, temperaturbeteckning och mekaniska testresultat som kan spåras till den specifika produkten som levereras. Detta är särskilt viktigt för projekt som är föremål för tredjepartsinspektion eller ägarens ingenjörsgranskning.

Kvalitetsledning och tredje parts certifiering

ISO 9001-certifiering är en baslinjeförväntning för en trovärdig leverantör av aluminiumrörformade samlingsskenor. För kärnkrafts-, offshore- eller försvarsangränsande projekt kan ytterligare kvalitetssystemkrav (t.ex. ISO 3834 för svetskvalitet, NADCAP för ytbehandling) vara tillämpliga. Begär bevis på tredjepartsrevisioner och be om kundreferenser från jämförbara transformatorstationer eller överföringsprojekt.

Ledtid och förpackning

Standardlagerprofiler (OD 50–150 mm i 6063-T6) är vanligtvis tillgängliga med ledtider på 2–6 veckor från lagerhållande leverantörer. Anpassade diametrar, legeringskvaliteter eller kraftigt bearbetade komponenter kan krävas 8–16 veckor från beställning. Bekräfta exportförpackningskrav – samlingsskenor som är över 6 meter långa kräver anpassade trälådor eller stålhyllor för att förhindra transportskador, och leverantörens erfarenhet av internationell fraktdokumentation är värd att verifiera för gränsöverskridande projekt.

Installation Best Practices för långsiktig tillförlitlighet

Även en korrekt specificerad rörformig samlingsskena av aluminiumlegering kan underprestera eller misslyckas i förtid om installationsmetoderna är otillräckliga. Följande punkter sammanfattar de mest kritiska installationskraven.

• Gemensam förberedelse: Vid alla bultade kontaktytor, rengör aluminiumet till blank metall med en stålborste av rostfritt stål omedelbart före montering. Applicera en ledande fogmassa (innehåller zinkpartiklar eller liknande) på båda passande ytorna före bultning. Lämna inte rengjorda ytor exponerade i mer än cirka 30 minuter innan fogen färdigställs.
• Bultmoment: Använd Belleville fjäderbrickor (skivfjäderbrickor) under bulthuvuden och muttrar vid alla aluminium-till-aluminium skruvförband. Aluminium kryper under ihållande tryckbelastning, vilket gör att skruvförbandens klämkraft minskar med tiden. Belleville-brickor kompenserar för denna avslappning och bibehåller tillräckligt kontakttryck. Följ vridmomentschemat som specificeras av tillverkaren av klämman eller kontaktdonet - vanligtvis 30–60 Nm för M12-bultar i aluminium-till-aluminium-skarvar.
• Justering: Se till att samlingsskenesegmenten är korrekt inriktade innan du drar åt stödklämmorna. Lateral snedställning på mer än 2–3 mm vid ledpositioner introducerar böjspänningskoncentrationer som minskar utmattningslivslängden under vind och kortslutningselektromagnetisk belastning.
• Svetsade fogar: Där fältsvetsning utförs (t.ex. för expansionsslingor eller T-fogar), använd MIG- eller TIG-process med ER4043 eller ER5356 tillsatstråd som är lämpligt för baslegeringen. Eftersvetsvärmebehandling krävs i allmänhet inte för 6063 eller 6061 samlingsskenor, men den värmepåverkade zonen kommer att uppleva en lokal minskning av draghållfastheten på ca. 30–40 % i förhållande till T6-tempereringen — detta måste beaktas i den mekaniska konstruktionen.
• Inspektion efter installation: Genomför en termografisk undersökning av alla skruvförband under belastning inom 3 månaders driftsättning för att identifiera eventuella högresistansförband innan de blir ett serviceproblem. Upprepa med intervaller på högst 3 år för kritiska distributionsskensystem.
